De "NLCS-objectdata Editor"

Met de knop 'NLCS-objectdata Editor openen' wordt de NLCS-obejectdata Editor als een Toolpalette geopend, net zoals de InfraCAD Toolpalette zelf. Als u veel gebruik maakt van de "Properties" Toolpalette van AutoCAD kan u dit scherm bijvoorbeeld daaronder "docken". Deze Toolpalette kan ook worden geopend door "ICDSHOWDATA" op de commandoregel van AutoCAD te typen.

NLCS-objectdata Editor

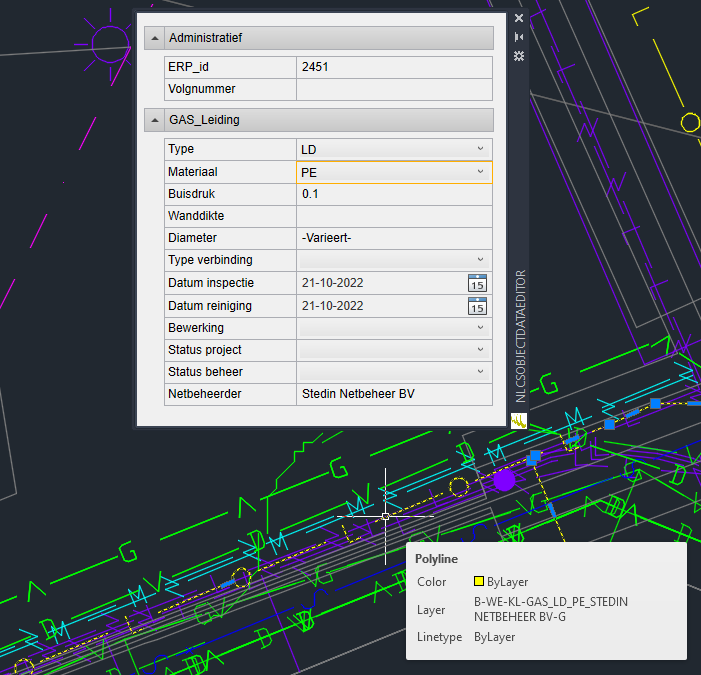

De NLCS-objectdata Editor is het hart van de "NLCS-objectdata" functionaliteit. Bij het selecteren van de Entities wordt hierin de NLCS-objectdata getoond, waarna de data met behulp van invoervelden, keuzelijsten en kalenders (voor een datum) kan worden gewijzigd:

Bij de selectie gebeurt het volgende:

•Zijn meerdere Enities geselecteerd? Dan worden alleen de tabellen in beeld gebracht die deze Entities gezamenlijk hebben.

•Hebben deze Entities verschillende waarden voor een veld, dan wordt in het veld "-Varieert-" weergegeven.

•Ontbreekt een tabel in de data van een Entity, maar is deze in de NLCS-bibliotheek wel aan het NLCS-object, de Arcering of het Symbool gekoppeld? Dan wordt de tabel automatisch toegevoegd.

TER INFO: Wilt u niet dat de nog ontbrekende tabellen bij de NLCS-objectdata van de Entities worden toegevoegd? Dit kan worden uitgeschakeld door bij de Instellingen de optie 'Toevoegen bij het tonen in de NLCS-objectdata Editor' uit te vinken.

Verplicht veld

Is een veld verplicht, dan is deze oranje omrand. Als bij het wijzigen het veld wordt leeggemaakt en leeg blijft ,dan zal er een waarschuwing verschijnen en de oorspronkelijke waarde worden hersteld.

Posities

U heeft door middel van Posities de mogelijkheid om in te stellen of (en waar) de waarde van een veld wordt toegevoegd in de laagnaam. Na het wijzigen van de waarde van zo'n veld worden de betreffende Entities automatisch op een nieuwe laag geplaatst.

LET OP: Zoals gezegd worden de Entities na het wijzigen van zo'n veld op een nieuwe laag (met nieuwe eigenschappen) geplaatst.

Echter: dit gebeurt eventueel ook al direct bij het selecteren van de Entities! Wordt namelijk op dat moment een tabel bij de data van de Entities toegevoegd met velden waarbij: 1. voor het veld een Positie is ingesteld, en 2. voor het veld een standaardwaarde of voorkeurswaarde is ingesteld, dan zal automatisch van laag worden gewijzigd.

Wilt u dit voorkomen?

•Vink bij de Instellingen de optie 'Toevoegen bij het tonen in de NLCS-objectdata Editor' uit.

•Of zorg ervoor dat de "NLCS-objectdata Editor" gesloten is tijdens het selecteren van Entities.

Dit voorbeeld maakt duidelijk dat bij het wijzigen van een waarde ook direct van laag wordt gewijzigd, waarbij de laageigenschappen (zoals kleur en lijntype) van het dichtstbijzijnde NLCS-object worden toegepast.
