Een voorbeeld

U heeft door middel van Posities de mogelijkheid om in te stellen of (en waar) de waarde van een veld wordt toegepast in de laagnaam. Hier wordt rekening mee gehouden wanneer u in de "NLCS-objectdata Editor" de waarde van een veld wijzigt. Het volgende voorbeeld maakt duidelijk dat direct van laag wordt gewijzigd, waarbij de laageigenschappen (zoals kleur en lijntype) van het dichtstbijzijnde NLCS-object worden toegepast.

Er zijn 3 elektriciteitskabels geselecteerd:

Belangrijk hierbij om te weten:

•De huidige laag van deze kabels is gekoppeld aan het NLCS-object "KL >> ET".

•Bij dat NLCS-object zijn voor de velden "Type", "Nominale spanning" en "Netbeheerder" in de NLCS-bibliotheek Posities ingesteld

•De kabels staan daarom nu op de laag "B-WE-KL-ET_LS_400 V_STEDIN NETBEHEER BV-G"

•Omdat het dichtstbijzijnde NLCS-object in de NLCS-bibliotheek "KL >> ET > LS" is worden daarvan de eigenschappen (zoals kleur en lijntype) toegepast

Wijzig het "Type"

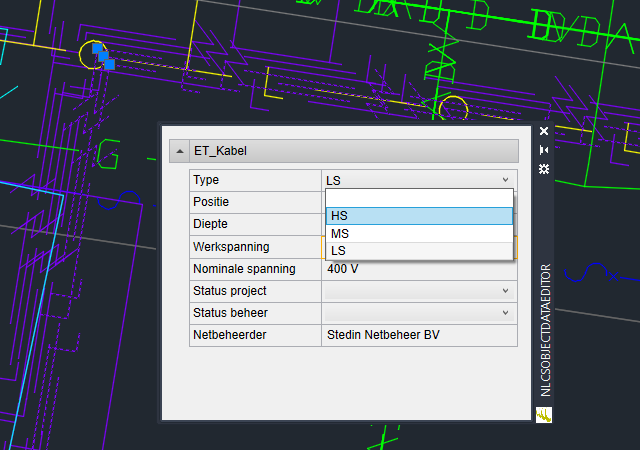

U wilt nu de geselecteerde kabels wijzigen van laagspanning ("LS") naar hoogspanning ("HS"). Kies dan bij het veld "Type" in de keuzelijst voor "HS" (zie de afbeelding hierboven). Het resultaat is nu als volgt:

De kabels zijn direct van laag gewijzigd:

•De nieuwe laag is weer gekoppeld aan het NLCS-object "KL >> ET"

•De laagnaam is nu "B-WE-KL-ET_HS_400 V_STEDIN NETBEHEER BV-G"

•Het dichtstbijzijnde NLCS-object in de NLCS-bibliotheek is "KL >> ET > HS", daarvan worden de eigenschappen toegepast
