Posities instellen

Met het instellen van Posities wordt het mogelijk om de waarden van velden op te laten nemen in de laagnaam. Voor meer informatie over het mechanisme rond deze Posities zie: "Wat zijn Posities?".

Posities vastleggen

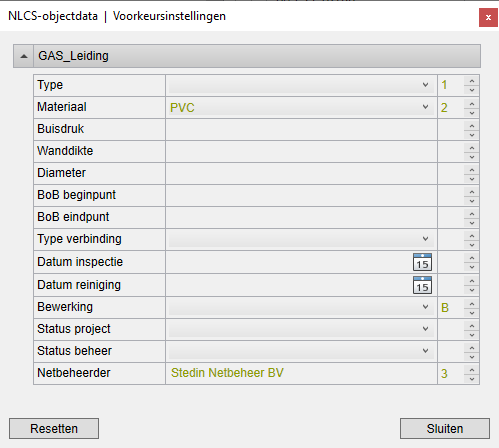

Het vastleggen van de Posities kan alleen bij NLCS-objecten. Druk in het dialoogscherm "Objecten beheren" op het tabblad "NLCS-objectdata" op de knop [Voorkeuren] om het dialoogscherm "Voorkeursinstellingen" in beeld te brengen:

In de kolom rechts kunnen de Posities worden ingesteld.

•Met het pijltje "Omhoog" kan bij een veld de Positie worden vastgelegd. Wilt u de waarde voor dit veld helemaal achteraan in het naamdeel hebben, klik dan net zo lang tot de Positie de hoogte waarde heeft.

•Posities kunnen over meerdere tabellen worden verdeeld.

•Door op het pijltje "Omlaag" te klikken kan de waarde van het veld weer naar voren in de laagnaam worden gepositioneerd.

•Klik net zo lang op het pijltje "Omlaag" tot er een "B" verschijnt, zodat het veld is gemarkeerd als een Bewerking. De waarde van dit veld komt dan altijd achteraan in het naamdeel, gescheiden door een "-" teken.

Ook hier is weer te zien dat de functionaliteit volledig is geintegreerd in de structuur van de NLCS-bibliotheek:

•Zijn de waarden in de kolom rechts zwart? Dit betekent dat de Posities bij dit NLCS-object al in een andere bibliotheek zijn ingesteld.

•Als u hier een Positie toevoegt of aanpast worden alle Posities groen. De wijziging wordt meteen opgeslagen in de Gebruiker-bibliotheek.

Waarden resetten

Door te klikken op de knop [Resetten] worden zowel de Voorkeuren als de Posities hersteld.
