Werken met het dialoogvenster

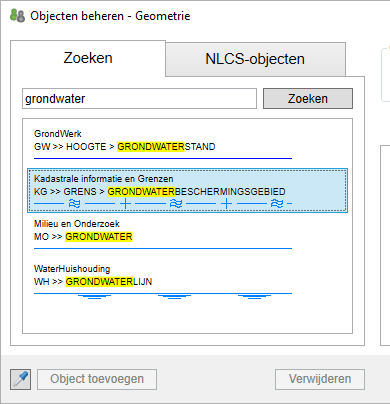

Behalve bij ‘Tekst’ en ‘Maatvoering’ is ook hier het scherm voorzien van een tabblad ‘NLCS-objecten’ met de boomstructuur van de bibliotheek en een tabblad “Zoeken” voor de zoekopdrachten:

Met behulp van de knop ‘In tekening selecteren’ kan snel een NLCS-object actief worden gemaakt door deze in de tekening te selecteren.

De opbouw en inhoud van het dialoogvenster is optimaal afgestemd op het NLCS-element. Bij het aanpassen van de eigenschappen van een NLCS-object is bijvoorbeeld voor ‘Vlakvulling’ alleen het weergeven van de speciale kleur voldoende, terwijl voor ‘Geometrie’ naast de kleur ook de lijndikte en lijntype ingesteld moeten kunnen worden. Daarentegen moet bij ‘Symbool’ de bijbehorende Symboolbibliotheek en een Zoekfilter ingesteld kunnen worden:

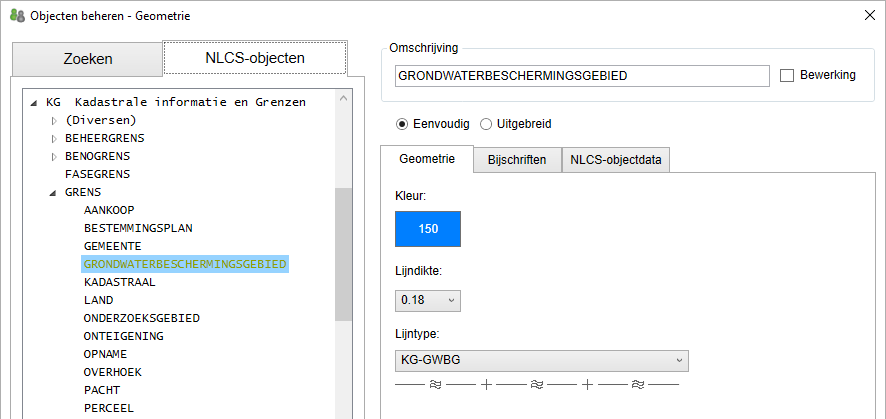

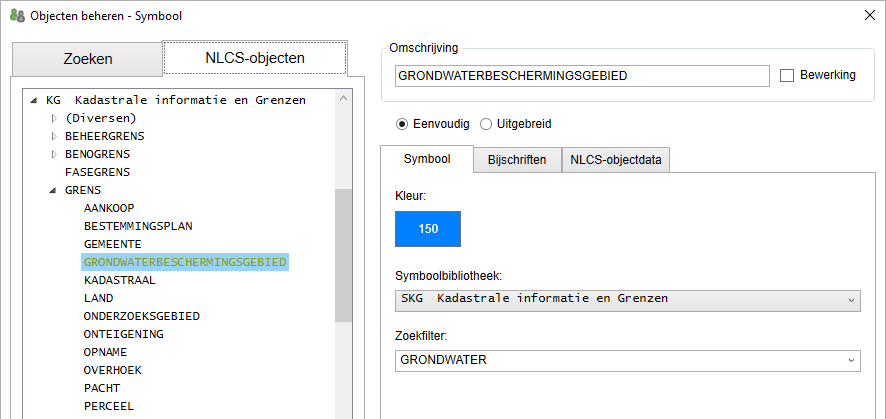

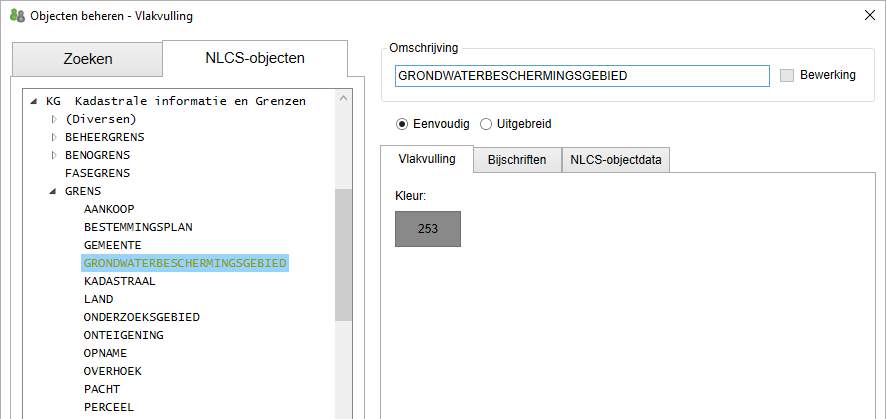

De dialoogvensters “Objecten beheren” voor ‘Geometrie’, ‘Symbool’ en ‘Vlakvulling’.

Zoekfilter

Het ‘Zoekfilter’ bij ‘Arcering’ en ‘Symbool’ is een vrij in te vullen veld waar een zoekfilter voor de arcering- of symboolnaam kan worden vastgelegd. Elke naam die begint met het hier ingevulde woord wordt getoond wanneer het NLCS-object wordt geselecteerd in de ‘Objectbibliotheek’.

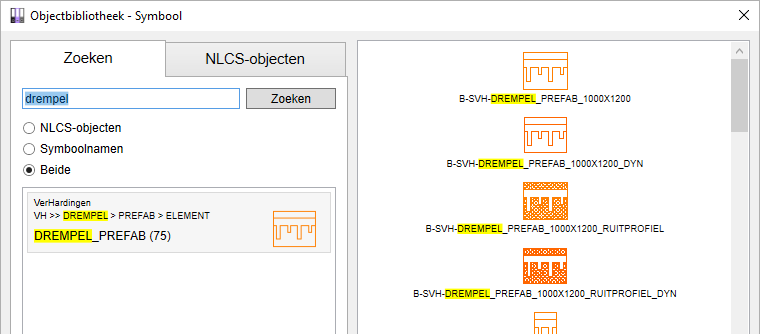

De volgende afbeelding kan dit verhelderen: het NLCS-object “DREMPEL_PREFAB_ELEMENT” heeft als Zoekfilter het woord “DREMPEL_PREFAB” gekregen. In de map “SVH” van de Symboolbibliotheek zijn 75 symbolen gevonden waarvan de naam begint met dit woord.

‘Tekst’ en ‘Maatvoering’

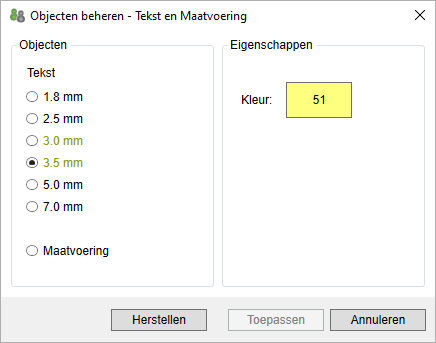

Het scherm ‘Objecten beheren – Tekst en Maatvoering’ is eenvoudiger van opzet. De opmaak van een NLCS ‘Tekst’ object zoals bijvoorbeeld “3.5 mm” is alleen gebonden aan zijn eigen definitie, en niet afhankelijk van Status of Elementcode. Daarbij kan slechts één eigenschap worden ‘overruled’, namelijk de kleur:

‘Overrulen’ van de kleur van teksten en maatvoeringen
