Objectbibliotheek

Wanneer u begint met tekenen is de ‘Historie’ leeg. Met behulp van de knop ‘Bibliotheek’ wordt de ‘Objectbibliotheek’ in beeld gebracht om NLCS-objecten te kunnen gaan zoeken.

De getoonde inhoud is afhankelijk van het NLCS-element en de keuzes die u hebt gemaakt bij de ‘Actieve instellingen’. Wilt u bijvoorbeeld een Symbool selecteren met de elementcode ‘Doorsnede’ actief, dan worden in de ‘Objectbibliotheek’ alleen de Hoofdgroepen met de NLCS-objecten getoond die Symbolen bevatten met het kenmerk “-D”.

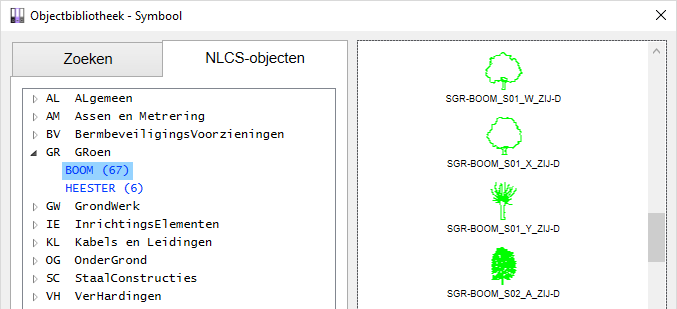

Een ‘Doorsnede’ Symbool selecteren

Het volgende voorbeeld laat ook zien hoe elk scherm van de ‘Objectbibliotheek’ volledig is afgestemd op het NLCS-element:

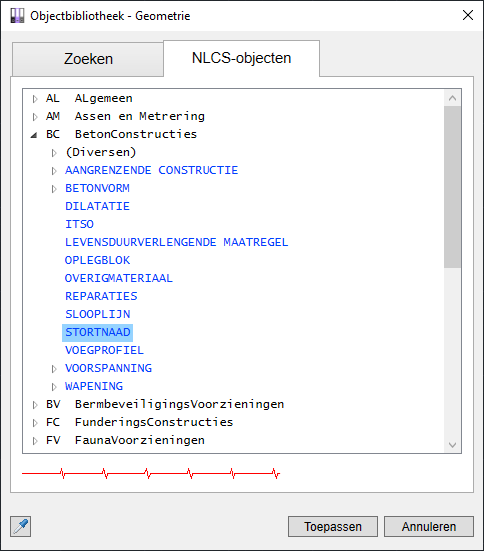

Een NLCS-object voor ‘Geometrie’ kiezen

Bewerking

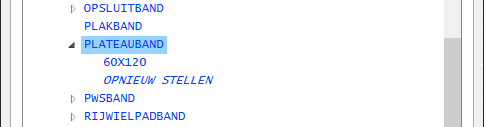

Een NLCS-object kan zijn gemarkeerd als een Bewerking. Bewerkingen worden cursief aangegeven (bijvoorbeeld “OPNIEUW STELLEN”). De “Formele beschrijving NLCS” vermeldt dat een Bewerking moet worden gezien als een kenmerk dat kan worden meegegeven aan een NLCS-object. In de praktijk is een Bewerking zelf een NLCS-object, met een eigen ID in de NLCS-bibliotheek. Een Bewerking kan over het algemeen alleen in de statussen Nieuw en Tijdelijk worden toegepast.

Diversen

Bij elke Hoofdgroep is het onderdeel “(Diversen)” opgenomen, waar een serie algemeen voorkomende lijnstijlen en Symbolen kunnen worden geselecteerd.

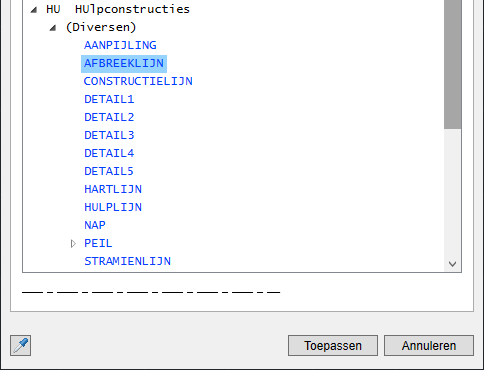

Algemene lijnstijlen bij (Diversen)

Bladeren

In de boomstructuur op het tabblad ‘NLCS-objecten’ kunt u door de inhoud van de bibliotheek bladeren. Vanwege de performance en het overzicht wordt continu een afgestemde hoeveelheid data getoond. Kies het gewenste NLCS-object en indien van toepassing het gewenste Symbool of Arcering en druk op [Toepassen].

Entity selecteren

Elk 'Objectbibliotheek'-scherm heeft linksonder een knop 'Entity selecteren'. Als daarmee een Entity in de tekening wordt geselecteerd zal het NLCS-object hiervan vervolgens in de bibliotheek worden opgezocht en actief in beeld komen.

Zoeken

Met het juiste zoekwoord kunt u op het tabblad “Zoeken” snel tot resultaten komen. Voer een zoekwoord in en druk op [Zoeken] of de [Enter] toets. Alle NLCS-objecten waar het woord in voorkomt worden getoond.

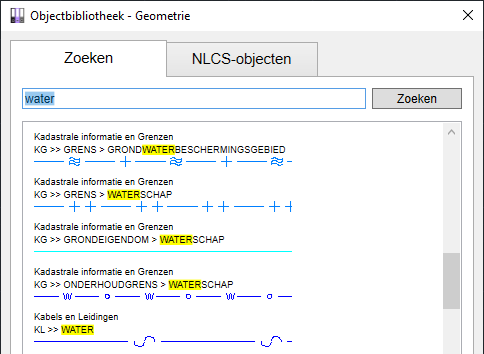

Zoekopdracht “water” bij ‘Geometrie‘.

TIP: Meerdere zoekwoorden zijn mogelijk, gescheiden door een spatie. Het is daarbij mogelijk binnen de volledige naam van een NLCS-object te zoeken: een zoekopdracht “onderhoud water” zal het volgende tonen:

Eén van de zoekwoorden moet dan in het laatste item voorkomen: een zoekopdracht “onderhoudgrens” zal alleen “KG >> ONDERHOUDGRENS” tonen en niet de NLCS-objecten daaronder (zoals WATERSCHAP). Dubbelklik op het resultaat om deze in de boomstructuur te tonen.

Bij het zoeken naar Arceringen en Symbolen kan bovendien in de namen worden gezocht:

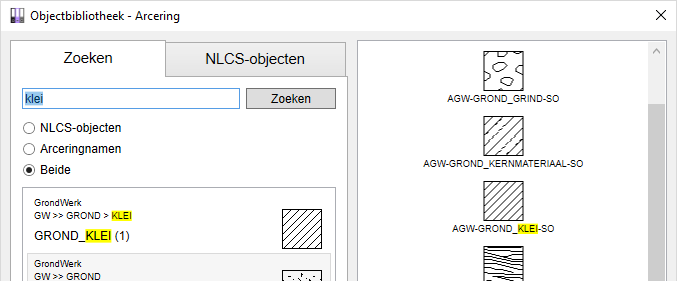

Zoekopdracht “klei” bij ‘Arcering’.

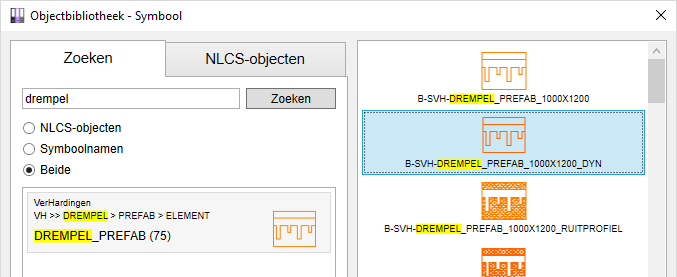

Zoekopdracht “drempel” bij ‘Symbool’.

Bent u specifiek op zoek naar een symboolnaam, dan kunt u de zoekopdracht verfijnen door “Symboolnamen” te selecteren in plaats van “Beide”. Een verschil daarbij is dat dan alleen de symbolen worden getoond waarvan de naam correspondeert met de zoekopdracht, in plaats van dat alle symbolen behorend bij een gevonden NLCS-object worden getoond:

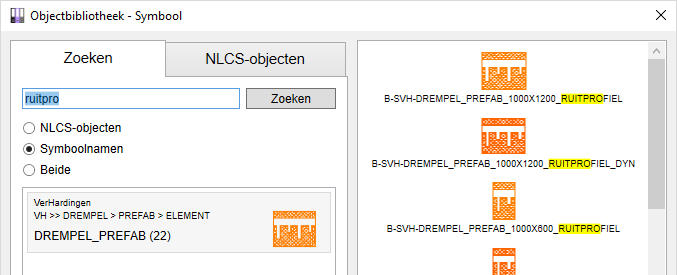

Zoekopdracht “ruitprofiel” bij ‘Symbool’.

Wanneer u de muis stil houdt boven een object in de lijst zal een tooltip met een vergrote weergave van het Symbool verschijnen:

Selecteren

Door op een zoekresultaat te dubbelklikken wordt het geselecteerde NLCS-object geactiveerd in de boomstructuur van de NLCS-bibliotheek. U kunt daar verder bladeren om uw keuze aan te passen.

Is in de boomstructuur een object blauw gemarkeerd, dan mag deze worden toegepast. Voor alle NLCS-elementen met uitzondering van ‘Tekst’ en ‘Maatvoering’ geldt dat deze niet op “Hoofdgroep-niveau” mogen worden toegepast.

Druk op [Toepassen] om uw keuze te bevestigen. Hetzelfde gebeurt wanneer op een Symbool wordt gedubbelklikt: deze wordt geselecteerd en in de ‘Historie’ als actief NLCS-object ingesteld. Heeft u een Arcering, Symbool of Vlakvulling geselecteerd, dan zal bovendien de plaatsingsfunctie worden gestart.

Annotatie

Het is toegestaan om ‘Tekst’ en ‘Maatvoering’ op “Hoofdgroep-niveau” te gebruiken, waarmee wordt voorkomen dat onnodig vaak van object gewisseld moet worden.

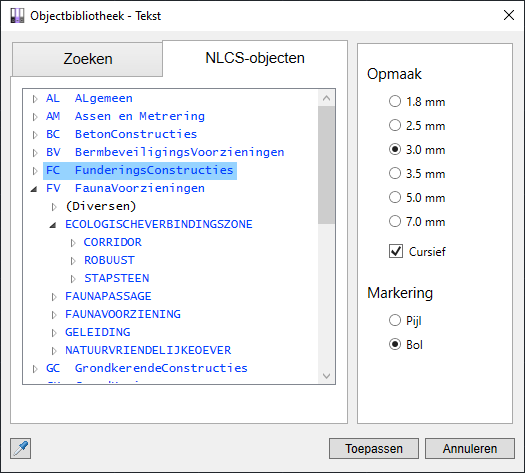

De ‘Objectbibliotheken’ voor ‘Tekst’ en ‘Maatvoering’ zijn ook weer specifiek afgestemd op de te maken keuzes bij deze NLCS-elementen, keuzes als: teksthoogte, type Markering (pijlaanduiding), aantal decimalen in de maatvoering etc.:

Objectbibliotheek voor ‘Tekst’

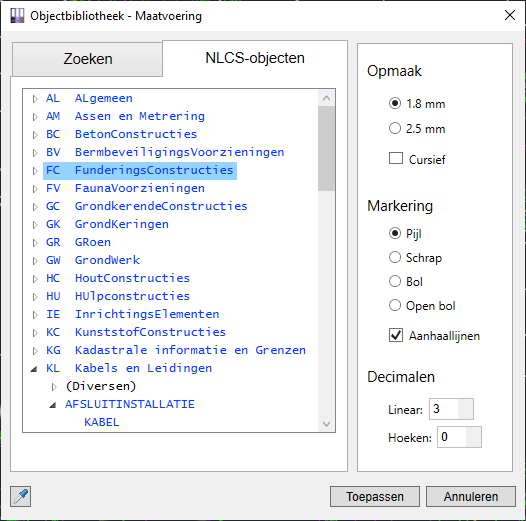

Objectbibliotheek voor ‘Maatvoering’

Gebruik de AutoCAD-commando’s “TEXT”, “MTEXT” of “MLEADER” (op de commandoregel, of bijvoorbeeld vanaf de Ribbon) om een tekst (met aanpijling) te plaatsen. Gebruik AutoCAD’s maatvoering functies of het commando “LEADER” om maatvoeringen te plaatsen. U kunt zelf bepalen welke AutoCAD-commando’s van toepassing zijn.

Tooltip

Slechts een beperkt aantal eigenschappen van een NLCS-element wordt weergegeven in de ‘Historie’. Wilt u toch alle eigenschappen controleren, houdt dan de muis boven het NLCS-object totdat de tooltip met alle gegevens verschijnt.

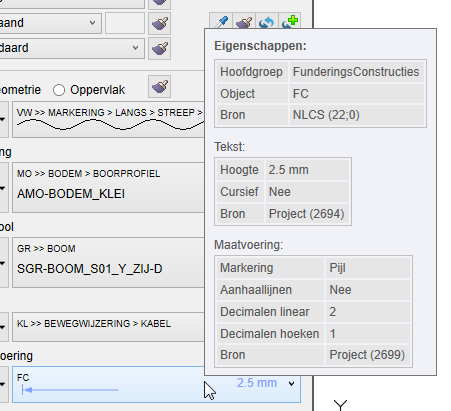

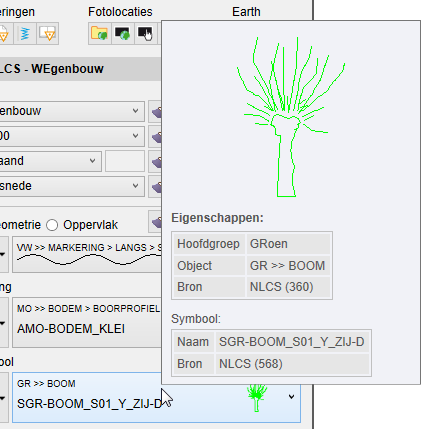

Uitgebreide tooltip met gegevens ‘Maatvoering’ object.

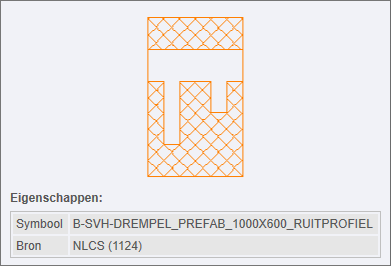

Een vergrote weergave van het Symbool wordt in de tooltip getoond.
