AutoCAD-commando's

Het tekenen van een NLCS-object is volledig gebaseerd op het afvangen van AutoCAD-commando’s. De NLCS-module is zo gebouwd dat zoveel mogelijk gebruik wordt gemaakt van de kracht van deze commando’s zelf.

AutoCAD biedt daarbij genoeg hulpmiddelen om een commando te starten, of dit nu plaatsvindt met behulp van knoppen op een Ribbon of Toolbar, of door het invoeren van een (verkort) commando op de commandoregel. U kunt dus op dezelfde wijze blijven tekenen als u gewend bent.

LET OP: Is in de betreffende “Historie” lijst geen NLCS-object actief (de lijst is bijvoorbeeld leeg of het zichtbare object is op dat moment niet toegestaan), dan zal het standaard AutoCAD-commando zonder tussenkomst van de NLCS-module worden uitgevoerd.

Dit geldt ook voor de commando’s HATCH en INSERT.

Wanneer InfraCAD vaststelt dat een specifiek AutoCAD-commando wordt opgestart, en dit commando is gekoppeld aan een NLCS-element (bijvoorbeeld ‘Geometrie’), dan zal de NLCS Schuifknop actief worden en de tekenfunctie worden gestart.

TER INFO: AutoCAD heeft enkele "harde" instellingen voor het toepassen van een specifieke laag tijdens het tekenen:

HPLAYER: voor arceringen

DIMLAYER: voor maatvoeringen

TEXTLAYER: voor Text en MText

XREFLAYER: voor Xrefs

Tijdens het tekenen met InfraCAD met de NLCS Schuifknop actief worden deze instellingen tijdelijk uitgeschakeld.

Het volgende voorbeeld toont de toepassing van het commando “OFFSET”, in het geval deze gekoppeld is met het NLCS-element ‘Geometrie’:

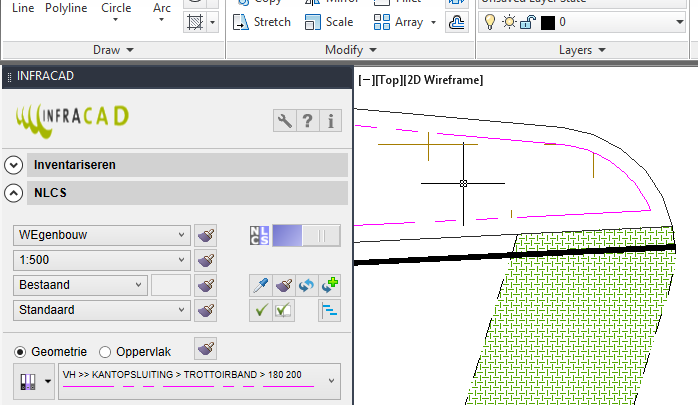

Typ “OFFSET” op de commandoregel en druk op [Enter]

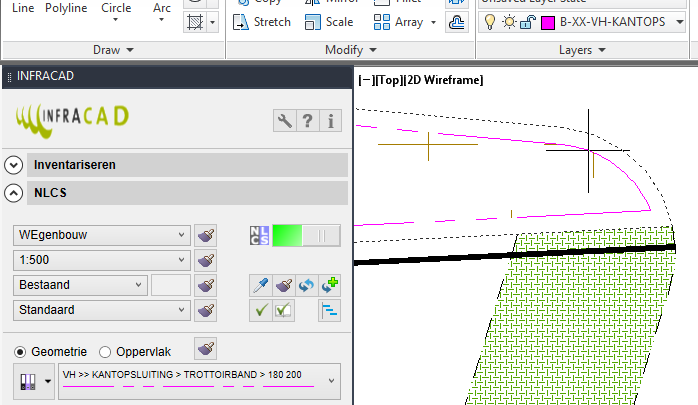

Het commando start. De NLCS Schuifknop wordt actief, en de nieuwe laag behorend bij de trottoirband wordt geactiveerd. Kies voor een afstand van 0.2 en selecteer de buitenrand. De binnenzijde van de trottoirband verschijnt, met de juiste grafische eigenschappen.

De binnenzijde van de trottoirband is nu getekend en het commando is beëindigd. De NLCS Schuifknop is weer inactief en de vorige actieve laaginstelling is hersteld.

U kunt zelf regelen welke AutoCAD-commando’s voor een type NLCS-object van toepassing zijn, door deze vast te leggen in het bestand NLCSCommands.xml.

TIP: Wilt u op een snelle manier het laatst toegepaste AutoCAD-commando voor Geometrie opnieuw starten (in dit voorbeeld het commando “OFFSET”)? Dubbelklik dan op het actieve NLCS-object in de “Historie” lijst van Geometrie.

Dit geldt ook voor het laatst gebruikte commando bij Tekst en Maatvoering.

TER INFO: Wanneer door InfraCAD een laag wordt aangemaakt waarbij de naam de term "HULPLIJN" of "VIEWPORT" bevat, zal deze op "Niet plotten" worden gezet.
