HANDLEIDING INFRACAD

Actieve instellingen

In dit deel van de NLCS-module kunnen de actieve instellingen van de NLCS-module worden vastgelegd.

LET OP: Controleer ook of bij de Instellingen de keuze van de eenheden: Landmeetkunde, Infrastructuur of Constructie naar wens is.

TIP: De actieve instellingen kunnen per tekening worden bewaard. Zodra u een tekening actief maakt zullen de bijbehorende instellingen dan ook actief worden. Zie hiervoor de optie "Actieve instellingen afstemmen met tekening".

Discipline

Kies hier in welke discipline binnen de GWW sector u wilt tekenen. Uw keuze bepaalt binnen welke Hoofdgroepen in de bibliotheek u NLCS-objecten kunt selecteren (zie ook de knop [Disciplines instellen …]. Een afkorting ervan wordt opgenomen in de laagnamen. De inhoud van de lijst wordt bepaald door de NLCS-bibliotheek.

LET OP: De keuze heeft ook invloed op andere functionaliteit. Zo zal bijvoorbeeld het tekenen van een Taludarcering niet mogelijk zijn als de gekozen Discipline de hoofdgroep “Grondwerk” niet toestaat.

Schaal

Kies hier de gewenste schaal. De gekozen waarde bepaald samen met de gekozen eenheden de schaal van te plaatsen Arceringen, Symbolen, Teksten en Maatvoeringen. De schaal wordt indien gewenst opgenomen in de laagnamen. De inhoud van de lijst is eventueel aan te vullen.

TIP: Probeer ook eens de waarde “Annotatief” uit, in combinatie met de te laden annotatieschalen.

Status

Kies hier de gewenste status. Uw keuze bepaalt het uiterlijk van de Geometrie (lijntypes en kleuren), en welke variant van een Symbool in de tekening wordt geplaatst. Een statuswijziging is direct te zien in de NLCS-module:

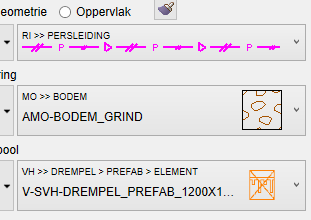

Status: Bestaand

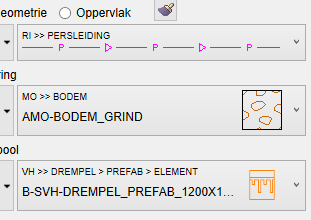

Status: Vervallen

De eerste letter van de status wordt opgenomen in de laagnamen, samen met het eventueel ingestelde nummer van de substatus. Deze substatus wordt weergegeven met 2 posities, van 01 tot 99.

TIP: De substatus kan worden ingesteld door te klikken op de pijltjes in het veld. Wilt u snel hogere nummers in kunnen stellen, houdt dan tijdens het klikken de [Ctrl] toets ingedrukt. Het nummer springt dan 10 omhoog of omlaag.

LET OP: De status “Revisie” is nu ook mogelijk. Deze status wordt opgenomen in de laagnaam, maar alle eigenschappen en de toegepaste Lijntypes en Symbolen zijn echter gelijk aan de status “Nieuw”.

Elementcode

Kies hier de gewenste elementcode. ‘Elementcode’ kan hier worden gezien als een grafische weergave van een deel van de tekening: naast de standaard weergave kan worden gekozen voor ‘Doorsnede’ en ‘Niet Zichtbaar’.

Deze keuze heeft invloed op het kiezen en tekenen van de NLCS-objecten, bijvoorbeeld:

Als ‘Doorsnede’ actief is kunnen alleen Symbolen met het kenmerk “-D” worden geselecteerd. Als ‘Standaard’ actief is zijn deze Symbolen juist niet beschikbaar. Ook is het in 'Doorsnede' overeenkomstig tabel 3.5.9d van de "Formele beschrijving NLCS" alleen mogelijk om "CONTINUOUS" lijnen te tekenen.

Als ‘Niet Zichtbaar’ actief is wordt Geometrie standaard met een “HIDDEN” lijntype getekend. En het tekenen van een Arcering is dan niet mogelijk.



Een wijziging van de elementcode is ook te zien in de NLCS-module:

Elementcode: Standaard

Elementcode: Doorsnede



In de laagnaam wordt de eerste letter van de gekozen elementcode (indien niet ‘Standaard’) toegevoegd aan de elementcode van het NLCS-object. Voorbeeld: bij Geometrie wordt bij de keuze ‘Doorsnede’ de code “-GD” toegevoegd aan de laagnaam. De inhoud van de lijst is niet aanpasbaar.
