Overig

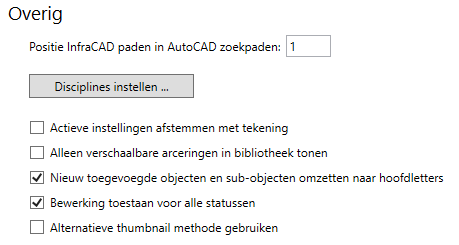

Het scherm bevat een aantal opties om het gebruik van de ‘NLCS-module’ naar eigen persoonlijke voorkeur aan te passen:

Positie in de AutoCAD zoekpaden

Om lijntypes en arceringen te kunnen vinden maakt InfraCAD gebruik van het “Support File Search Path” mechanisme van AutoCAD. Ook wordt bij “Plot Style Table Search Path” het pad naar het mapje “\Bestanden” (binnen de versiemap) ingesteld. Bij het printen van de tekening heeft u dan de mogelijkheid een bestand met de juiste NLCS peninstellingen te kiezen.

In het “Support File Search Path” mechanisme zit echter een bug: als de totale lengte van alle paden meer dan 2577 karakters is worden de paden die daarna volgen niet meer doorzocht, en worden lijntypes en arceringen niet meer gevonden.

Als InfraCAD standaard haar paden onderaan in de lijst plaatst heeft het hier dus direct last van. Om deze reden heeft u bij “Positie in de AutoCAD zoekpaden” de mogelijkheid de positie van het eerste pad in de lijst vast te leggen. De waarde wordt opgeslagen in het Register, bij de sleutel “NLCSPositionSupportFileSearchPath”, initieel is deze waarde: 6.

LET OP: Een gevolg kan zijn dat een ander programma of plugin binnen AutoCAD of Civil3D niet meer goed werkt.

•Disciplines en hoofdgroepen

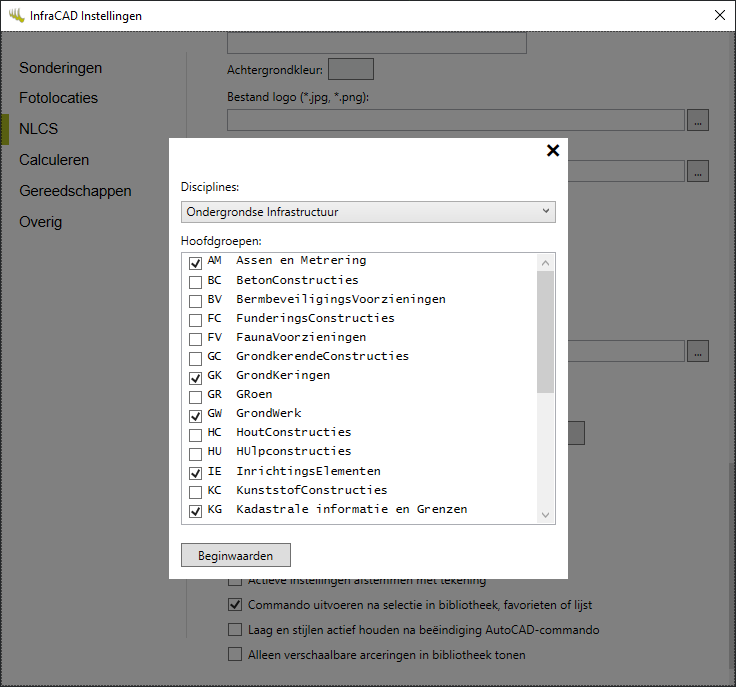

Als op de knop “Disciplines instellen…” wordt gedrukt verschijnt het volgende scherm:

Het is hier mogelijk om naar eigen inzicht aan te vinken welke Hoofdgroepen bij een Discipline horen. Uw keuze bepaalt in de ‘Objectbibliotheek’ dialoogvensters welke Hoofdgroepen in de boomstructuur worden weergegeven, afhankelijk van de actieve Discipline. Ook zal tijdens een zoekopdracht alleen in deze Hoofdgroepen naar NLCS-objecten worden gezocht.

De gewijzigde instellingen worden opgeslagen in “NLCSDisciplinesGebruiker.xml”, in de ‘versie map’ (bijv. “v3.2”) in de Gebruiker-bibliotheek. De beginwaarden zijn opnieuw in te stellen door op de knop "Beginwaarden" te drukken: het bestand "NLCSDisciplinesGebruiker.xml" wordt dan verwijderd waarna het originele bestand "NLCSDisciplines.xml" weer actief is.

•Actieve instellingen afstemmen met tekening

Is deze aangevinkt, dan worden de actieve instellingen van de NLCS-module opgeslagen in de tekening. Als nu een tekening actief wordt (door deze te openen of door een reeds geopende tekening te activeren) zullen de actieve instellingen direct worden aangepast. Daarbij wordt ook direct de weergave van de objecten in de Historielijsten afgestemd, eventueel worden door het wisselen van Discipline de bibliotheken opnieuw geladen (zie de optie 'Project-bibliotheken koppelen aan keuze Discipline').

•Alleen verschaalbare arceringen in bibliotheek tonen

Is deze aangevinkt, dan zullen bij het weergeven en zoeken van arceringen in het scherm “Objectbibliotheek – Arcering” alleen de verschaalbare arceringen worden getoond (Arceringen met het kenmerk “-SO”).
