Schaal

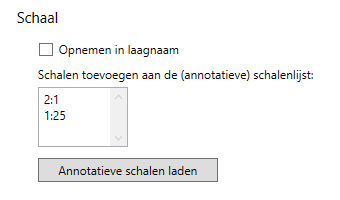

Schaal opnemen in laagnaam

Aangevinkt zorgt de optie “Opnemen in laagnaam” ervoor dat bij het aanmaken van een laag de laagnaam aan het einde wordt voorzien van de schaal, met uitzondering van de lagen voor Geometrie en Oppervlak. Lagen voor Arceringen en Symbolen met het kenmerk "-SO" worden ALTIJD voorzien van de schaal, om te waarborgen dat alle ‘bijwerk- en herstelfuncties’ ook toegepast kunnen worden.

Voorkeurschalen

De lijst met door InfraCAD toegepaste schalen is eventueel aan te vullen met eigen voorkeurschalen. De ingevoerde waarden worden opgeslagen in het Register, bij de sleutel “NLCSAdditionalScales”. Gebruik bij het invoeren de notatie X:X, en scheidt de waarden door een Enter.

Annotatieve schalen

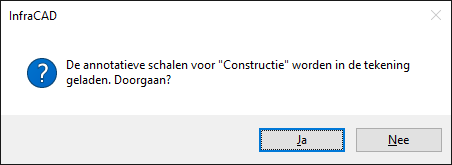

Druk op de knop [Annotatieve schalen laden]: alle niet in gebruik zijnde schalen worden uit de tekening verwijderd en een uitgebreide lijst met nieuwe schalen (dezelfde lijst als in de NLCS-module wordt weergegeven) wordt toegevoegd, inclusief de aanvullende voorkeursschalen. Eerst wordt de mogelijk gewijzigde instelling bij “Eenheden” opgeslagen, waarna de volgende melding zal verschijnen:

U kunt dus eventueel de functie nog annuleren en de “Eenheden” wijzigen van bijvoorbeeld “Constructie” naar “Landmeetkunde”. Na het kiezen voor [Ja] worden de annotatieve schalen in de tekening geladen: bij “Constructie” in millimeters, waarbij de schaalnamen beginnen met “NLCS_MM_”, bij “Landmeetkunde” en “Infrastructuur” in meters (“NLCS_M_”).
