Alle data in de tekening vernieuwen

Met de knop 'NLCS-objectdata in de tekening vernieuwen' wordt de NLCS-objectdata in de tekening volledig afgestemd op de (gewijzigde) tabellen en tabelkoppelingen in de NLCS-bibliotheek. De functie kan ook worden gestart door "ICDUPDATEDATA" op de commandoregel van AutoCAD te typen.

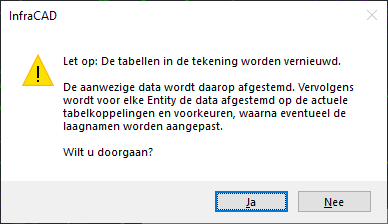

Deze functie scant alle NLCS-objectdata in de tekening en wijzigt deze waar nodig, waarbij ook de lagen opnieuw worden vastgelegd. Omdat dit dus grote invloed kan hebben op de tekening wordt bij het starten eerst een waarschuwing getoond:

Wat doet deze functie namelijk?

•Tabeldefinities worden uit de tekening verwijderd als deze niet (meer) in de NLCS-bibliotheek voorkomen. En alle data daarvan ook, voor alle betreffende Entities!

•Is van een tabel de naam gewijzigd, ook dan wordt de tabel met de oude naam verwijderd, inclusief alle data van deze tabel.

•Als tabeldefinities in de NLCS-bibliotheek zijn gewijzigd worden de tabeldefinities in de tekening vervangen. De data van deze tabel wordt elke betreffende Entity in de tekening gecontroleerd en eventueel aangepast:

oIs een veld verwijderd, dan wordt het veld (met alle waarden) ook verwijderd uit de data

oAls een veldnaam is gewijzigd wordt het veld met de oude veldnaam (met alle waarden) uit de data verwijderd

oIs er een veld toegevoegd, dan wordt de data aangevuld: dit kan een voorkeur zijn, of een standaard waarde, of als het om een verplicht veld gaat een initiële waarde (bijvoorbeeld 0, of de eerste waarde van een keuzelijst).

oIs het datatype van een veld gewijzigd, dan wordt gecontroleerd of de waarde nog voldoet. Zo niet, dan wordt deze gewijzigd in een voorkeur, of een standaard waarde, of als het om een verplicht veld gaat een initiële waarde.

oIs een veld nu voorzien van een keuzelijst? Dan wordt gecontroleerd of de waarde aanwezig is in deze keuzelijst. Zo niet, dan wordt bij een verplicht veld de eerste waarde uit de keuzelijst toegepast, bij een niet verplicht veld wordt het veld leeg gemaakt.

•Is een tabelkoppeling bij een NLCS-object, Arcering of Symbool verwijderd? Dan wordt bij de betreffende Entities de data van die tabel verwijderd.

•Zijn er nieuwe tabelkoppelingen in de NLCS-bibliotheek bijgekomen? Dan wordt de data van alle betreffende Entities aangevuld: per veld kan dit een voorkeur zijn, of een standaard waarde, of als het om een verplicht veld gaat een initiële waarde.

•Na al deze mogelijke aanpassingen van de data wordt per Entity opnieuw de laag vastgelegd. Daarbij wordt er rekening mee gehouden dat de Posities ook aangepast kunnen zijn.

LET OP: Enige voorzichtigheid bij het toepassen van deze functie is dus geboden!
