Tabellen koppelen

Tabellen kunnen worden gekoppeld aan Hoofdgroepen, NLCS-objecten, Arceringen en Symbolen. Op deze wijze kunnen Entities in de tekening van het type Geometrie, Arcering, Symbool en Vlakvulling worden voorzien van NLCS-objectdata (bij Tekst en Maatvoering kan dit niet).

Hoofdgroepen en NLCS-objecten

Voor het koppelen van tabellen aan Hoofdgroepen en NLCS-objecten is in het dialoogscherm "Objecten beheren" naast het tabblad "Bijschriften" het tabblad "NLCS-objectdata" beschikbaar.

TER INFO: Een aan een Hoofdgroep gekoppelde tabel wordt bij alle NLCS-objecten van die Hoofdgroep toegepast, een aan een NLCS-object gekoppelde tabel alleen bij dat NLCS-object.

Arceringen en Symbolen

Voor het koppelen van tabellen aan Arceringen en Symbolen is in de dialoogschermen "Arceringen beheren" en "Symbolen beheren" naast het tabblad "Bijschriften" het tabblad "NLCS-objectdata" beschikbaar. Op deze wijze kan aan een specifieke Arcering of Symbool ook NLCS-objectdata worden gekoppeld.

TER INFO: Een symbool kan dus op 3 verschillende plaatsen tabellen aan zich gekoppeld hebben: bij het Symbool zelf, bij het bijbehorende NLCS-object en bij de betreffende Hoofdgroep. Al deze tabellen worden als NLCS-objectdata toegevoegd aan het symbool in de tekening.

Tabellen koppelen

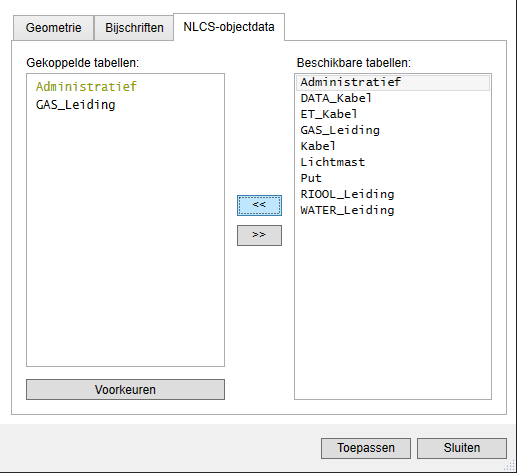

Het koppelen van de tabellen is in alle genoemde dialoogschermen gelijk. Bij "Objecten beheren" ziet dit er als volgt uit:

In de lijst rechts kan gekozen worden uit de de beschikbare tabellen. Met behulp van de knop kan de tabel worden gekoppeld aan het NLCS-object, met de knop wordt de koppeling weer verbroken. Druk op [Toepassen] om de wijzigingen te bevestigen.

Hier is weer te zien dat de functionaliteit volledig is geintegreerd in de structuur van de NLCS-bibliotheek:

•De zwarte tabelnamen zijn van tabelkoppelingen die zijn opgenomen in de NLCS-bibliotheek, de Extra-bibliotheek of een actieve Project-bibliotheek. Het is dan niet mogelijk deze koppelingen te verbreken.

•De groene tabelnamen zijn door u zelf gekoppeld en zijn dus opgenomen in de Gebruiker-bibliotheek. De koppelingen weer verbreken is dan wel mogelijk.
