Voorkeuren instellen

Door het vastleggen van voorkeuren heeft u de mogelijkheid om voor bijvoorbeeld een specifiek Symbool de waarden van velden vooraf in te stellen. Tijdens het tekenen wordt de data toegevoegd aan het net in de tekening geplaatste symbool. De data wordt ook toegevoegd als een symbool in de tekening wordt geselecteerd: bij het tonen van de NLCS-objectdata in de "NLCS-objectdata Editor" wordt de data van de nog ontbrekende tabellen toegevoegd. De voorkeurswaarden worden daarbij direct aan het symbool toegekend, het alsnog afstemmen van deze waarden op dit symbool is dan dus niet meer nodig.

Hoofgroepen en NLCS-objecten

Voor het instellen van voorkeuren bij Hoofdgroepen en NLCS-objecten kan in het dialoogscherm "Objecten beheren" op het tabblad "NLCS-objectdata" op de knop [Voorkeuren] worden gedrukt.

Arceringen en Symbolen

Voor het instellen van voorkeuren bij Arceringen en Symbolen kan in de dialoogschermen "Arceringen beheren" en "Symbolen beheren" op het tabblad "NLCS-objectdata" op de kop [Voorkeuren] worden gedrukt.

TER INFO: Voor een symbool kan dus theoretisch op 3 verschillende plaatsen voor hetzelfde veld een voorkeurswaarde zijn ingesteld. In dat geval zal de voorkeurswaarde van het Symbool die van het NLCS-object en de Hoofdgroep overrulen. In die volgorde.

Voorkeuren instellen

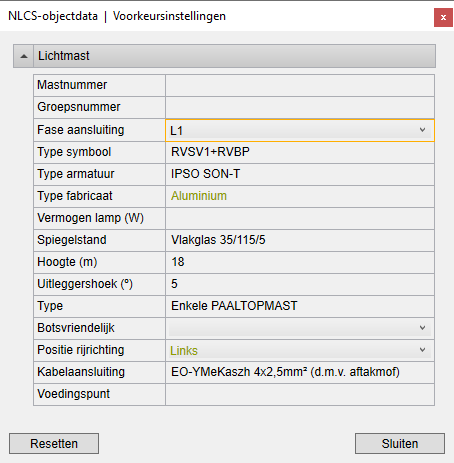

Het instellen van de voorkeuren is in alle genoemde dialoogschermen gelijk. Bij "Symbolen beheren" ziet dit er bijvoorbeeld als volgt uit:

Het scherm is vergelijkbaar met de "NLCS-objectdata Editor", waarmee de data in de tekening getoond en bijgewerkt kan worden.

Hier is weer te zien dat de functionaliteit volledig is geintegreerd in de structuur van de NLCS-bibliotheek:

•De zwarte waarden zijn standaard waarden die gedefinieerd zijn in de tabel zelf.

•U kan de waarde hier aanpassen door deze bijvoorbeeld in een keuzelijst te selecteren. Handmatige invoer kunt u bevestigen door op [Enter] te drukken of het veld te verlaten. De wijziging wordt meteen opgeslagen in de Gebruiker-bibliotheek, de tekst is nu groen..

Waarden resetten

Met behulp van de knop [Resetten] kunnen alle waarden weer worden hersteld.
