Velden definiëren

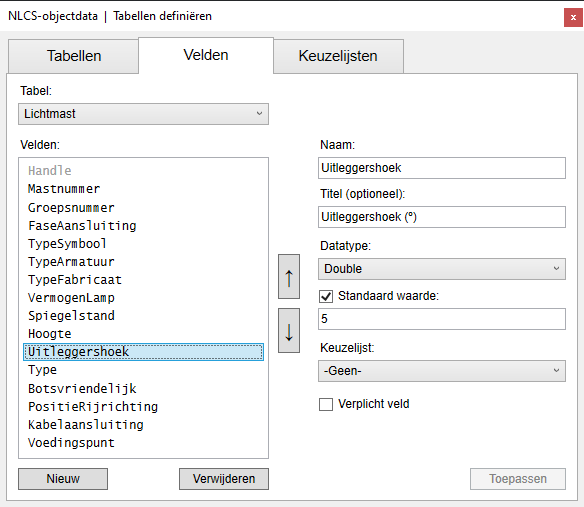

Op het tabblad "Velden" kan de inhoud van de tabellen worden vastgelegd en beheerd:

Tabel kiezen

Kies in de lijst met tabellen de tabel die u wilt bekijken of wijzigen.

Veld toevoegen

Met de knop [Nieuw] kan een veld worden toegevoegd. In het tekstvak bij "Naam:" kan de veldnaam direct worden gewijzigd. Het toepassen van een bestaande veldnaam is niet mogelijk. De velden kunnen met behulp van de pijltjes-knoppen worden gerangschikt.

De titel is optioneel

Wilt u speciale tekens of een spatie in de weer te geven naam toepassen, dan is dat in de veldnaam niet mogelijk. In het tekstvak bij "Titel:" kan dit wel. Bij bijvoorbeeld veldnaam "Mastnummer" is een titel niet nodig, terwijl bij de veldnaam "HoogteMast" de titel "Hoogte mast (m)" kan worden toegevoegd.

TER INFO: Wanneer de naam van het veld wordt aangepast wordt direct gecontroleerd of dit veld ook is toegepast bij de voorkeuren en de posities. Is dit het geval, dan wordt ook daar de veldnaam aangepast.

Veld verwijderen

Met de knop [Verwijderen] kan een veld uit de tabel worden verwijderd.

Datatype

In de lijst bij "Datatype:" kan het gewenste datatype worden geselecteerd:

Een Boolean is de keuze Ja/Nee, een Integer is een geheel getal en een Double is een getal met decimalen. Druk na de keuze op [Toepassen] om de wijziging door te voeren.

Standaard waarde

In het tekstvak bij "Standaard waarde:" kan een standaard toe te passen waarde worden ingevuld. Heeft u bij dit veld voor een keuzelijst gekozen, dan kan hier een waarde uit de keuzelijst worden geselecteerd. Bij een Boolean kunt u hier kiezen voor Ja of Nee. Druk daarna op de knop [Toepassen] om de wijziging door te voeren.

Deze standaard waarde wordt direct toegepast wanneer de NLCS-objectdata bij een Entity in de tekening wordt toegevoegd. Is echter voor het betreffende NLCS-object, Arcering of Symbool voor dit veld een voorkeur ingesteld, dan wordt in plaats van de standaard waarde deze voorkeurswaarde toegepast.

Keuzelijst

Voor het veld kan een keuzelijst worden toegepast. In de lijst zijn alleen de keuzelijsten beschikbaar waarvan het datatype overeenkomt met het datatype van het veld. Druk na de keuze op [Toepassen] om deze vast te leggen.

Verplicht veld

Vink "Verplicht veld" aan om het veld verplicht te maken. Druk daarna op [Toepassen] om de wijziging door te voeren.

Is een veld verplicht, dan wordt bij het toevoegen van de data aan een Entity voor dit veld altijd een waarde ingevuld. Dit kan bij tekst "-" zijn, bij een getal "0", maar bijvoorbeeld ook de eerste waarde uit de keuzelijst. Bij de Voorkeuren en de "NLCS-objectdata Editor" is dit veld oranje omrand. Als het veld wordt leeggemaakt zal dan een waarschuwing verschijnen.
