NLCS-objectdata

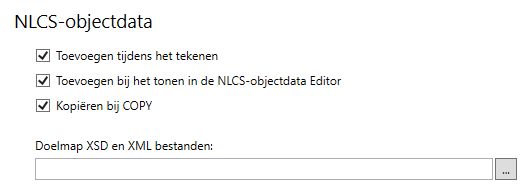

Met de “NLCS-objectdata” functionaliteit kan op eenvoudige wijze aan elke Entity in de tekening tabellen met gegevens worden gekoppeld. Om optimaal met deze functionaliteit te kunnen werken zijn bij de Instellingen de volgende opties beschikbaar:

Toevoegen tijdens het tekenen

Is deze optie aangevinkt en heeft de (in de NLCS-module actieve) Geometrie, Arcering, Symbool of Vlakvulling tabellen aan zich gekoppeld, dan zal direct tijdens het tekenen de NLCS-objectdata aan de nieuwe Entities worden toegevoegd.

Toevoegen bij het tonen in de NLCS-objectdata Editor

Heeft een Entity in de tekening nog geen NLCS-objectdata? Als aan het betreffende NLCS-object tabellen gekoppeld zijn, dan wordt bij het selecteren van de Entity de NLCS-objectdata automatisch toegevoegd en in de "NLCS-objectdata Editor" in beeld gebracht. Waarna de gegevens eenvoudig gewijzigd kunnen worden. Wilt u dit niet, zet dan het vinkje 'Toevoegen bij het tonen in de NLCS-objectdata Editor' uit.

Kopiëren bij COPY

Met deze optie aangevinkt wordt tijdens het kopiëren met het AutoCAD commando "COPY" de gekoppelde NLCS-objectdata ook overgenomen.

LET OP: Het kopiëren met behulp van [Ctrl] [C] en [Ctrl] [V] wordt (nog) niet ondersteund.

Doelmap XSD en XML bestanden:

Is dit veld niet ingevuld, dan zal bij het openen van de dialoogschermen "NLCS-objectdata importeren" en "NLCS-objectdata exporteren" de laatst gekozen locatie opnieuw worden ingesteld, met de map "Mijn Documenten" als basis. Wordt in die dialoogschermen "Dezelfde locatie als de tekening" aangevinkt, dan wordt gezocht naar een XSD en XML bestand op dezelfde locatie en met dezelfde naam als de actieve tekening. Zie ook: Data importeren en exporteren.
