Data importeren en exporteren

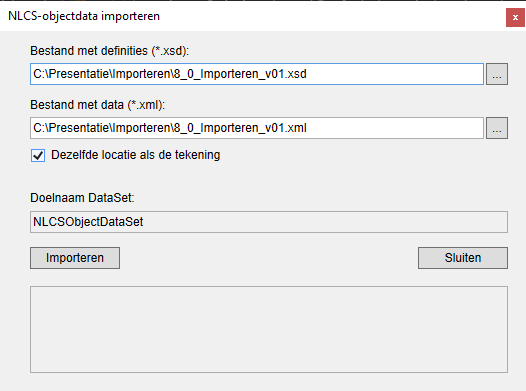

Met de knop 'NLCS-objectdata importeren' kan de NLCS-objectdata, die bij een tekening in een XSD en XML bestand is aangeleverd, in de actieve tekening worden geimporteerd. De functie kan ook worden gestart door "ICDIMPORTDATA" op de commandoregel van AutoCAD te typen.

Door de partijen binnen de NLCS-wereld zijn principe-afspraken gemaakt voor een algemeen uitwisselingsformaat. Daar moet dit XSD en XML bestand dan wel aan voldoen.

Bij het openen van het dialoogscherm wordt de laatst gekozen locatie opnieuw ingesteld, met de map "Mijn Documenten" als basis. Wilt u een vaste locatie voor deze bestanden toepassen, dan kan deze map bij de Instellingen worden vastgelegd.

Dezelfde locatie als de tekening

Wordt hier "Dezelfde locatie als de tekening" aangevinkt, dan wordt gezocht naar een XSD en XML bestand op dezelfde locatie en met dezelfde naam als de actieve tekening. Hebben de bestanden niet dezelfde naam als de tekening, dan kan het juiste bestand met de knop worden geselecteerd.

Na het drukken op [Importeren] wordt eerst de data in de bestanden "gevalideerd". Zijn er fouten, dan wordt dit gemeld en in het tekstvak onderaan gerapporteerd. Deze fouten hoeven niets te betekenen, de data wordt mogelijk toch succesvol in de tekening opgenomen. Na het importeren kunt u met "Entities met NLCS-objectdata tonen" controleren of de data nu daadwerkelijk in de tekening zit.

Met de knop 'NLCS-objectdata exporteren' kan op dezelfde wijze de NLCS-objectdata in de tekening worden geëxporteerd naar een XSD en XML bestand. De functie kan ook worden gestart door "ICDEXPORTDATA" op de commandoregel van AutoCAD te typen. De geproduceerde bestanden voldoen dan aan het algemene uitwisselingsformaat.
