Uitwisselingsformaat

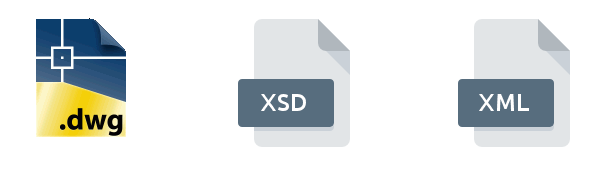

Door de partijen binnen de NLCS-wereld zijn principe-afspraken gemaakt voor een algemeen uitwisselingsformaat. Beschikt een gebruiker bijvoorbeeld niet over InfraCAD maar over een andere NLCS toepassing, dan is de data in de tekening niet direct toegankelijk. Door het bijvoegen van databestanden is het dan toch mogelijk om met de andere toepassing de gegevens in de tekening te laden en zichtbaar te maken.

Met behulp van de functie "NLCS-objectdata importeren" kan de data uit de bijgeleverde bestanden worden geimporteerd in de tekening. "NLCS-objectdata exporteren" exporteert de data uit de tekening naar de gewenste databestanden.

Bestand met tabeldefintities (XSD)

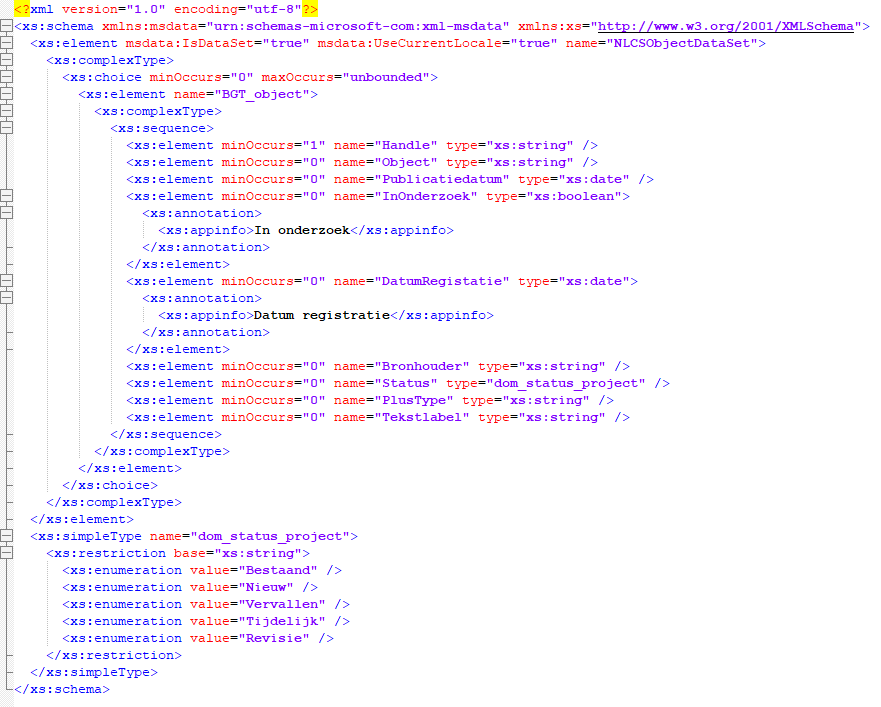

Het XSD bestand bevat een definitie van een DataSet met tabellen met velden. Ook de definities van keuzelijsten zijn hierin opgenomen. Het volgende voorbeeld geeft een indruk van de opbouw van dit databestand, met de tabel "BGT_object" en de keuzelijst "dom_status_object":

Bestand met data (XML)

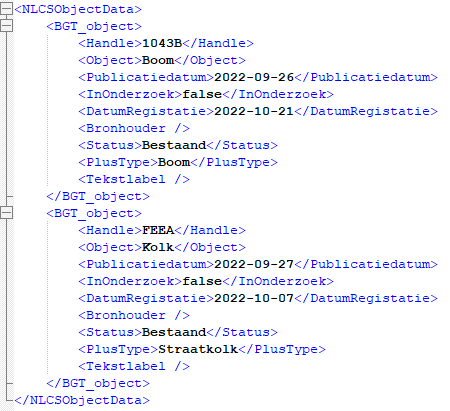

Het XML bestand bevat de feitelijke NLCS-objectdata die bij een Entity in de tekening is toegevoegd. De "Handle" zorgt hierbij voor de koppeling met de Entity in de tekening. Het volgende voorbeeld geeft een indruk van de toegevoegde NLCS-objectdata, waarbij een boom en een kolk data van de tabel "BGT_object" bevatten:

VOOR SOFTWARE ONTWIKKELAARS:

Met slechts enkele regels programmeercode zijn de bestanden als een DataSet in het geheugen te laden. Bijvoorbeeld door gebruik te maken van de "System.Data" functionaliteit in C#.NET:

InfraCAD v8.2
