Bijschrift plaatsen

Met de knop ‘Bijschrift plaatsen’ is het mogelijk om op eenvoudige wijze een beschrijvende tekst met aanpijling bij een NLCS-object in de tekening te plaatsen. Na het starten van de functie wordt gevraagd een object in de tekening te selecteren. Vervolgens wordt vastgelegd of de geselecteerde Entity Geometrie, een Arcering of een Symbool betreft.

Daarbij kan al worden gekozen welk Bijschrift bij het object zal worden geplaatst (kies voor ‘Bijschrift’ in de keuzelijst). De volgende opties zijn van toepassing:

Lang

Als voor het (in de tekening geselecteerde) NLCS-object in de Bijschriften bibliotheek een “Lang bijschrift” aanwezig is zal deze als Bijschrift worden toegepast.

Kort

Als voor het geselecteerde NLCS-object in de Bijschriften bibliotheek een “Kort bijschrift” aanwezig is zal deze als Bijschrift worden toegepast.

Invoeren

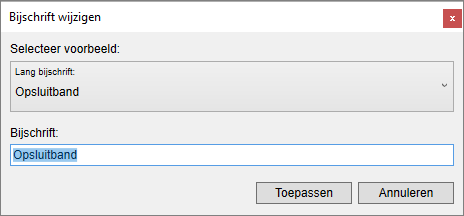

Als gekozen is voor “Invoeren”, of de Bijschriften bibliotheek bevat voor het geselecteerde NLCS-object geen lang of kort bijschrift, dan zal een dialoogvenster verschijnen waar een Bijschrift kan worden ingevoerd of gewijzigd:

De keuze “Lang”, “Kort” of “Invoeren” blijft bewaard in de Registry, en is bij het opnieuw starten van de functie weer van toepassing.

TER INFO: Bij de optie "Lang" en "Kort" blijft het dialoogvenster "Bijschrift wijzigen" weg. De Entity kan echter al "Bijschriftt data" in zich hebben, die afwijkt van het lange of korte Bijschrift. In dat geval zal het dialoogvenster toch verschijnen, met de afwijkende tekst als te wijzigen en toe te passen tekst.

Een Bijschrift invoeren

Voorbeelden van bijschriften

Bijschriften bij Geometrie plaatsen

Een Bijschrift bij een Arcering plaatsen

Een Bijschrift bij een Symbool plaatsen
