Voorbeelden van Bijschriften

Op het invulscherm kan uit een lijst met voorbeelden een Bijschrift worden geselecteerd. De inhoud van deze lijst is afhankelijk van het gekozen type Entity:

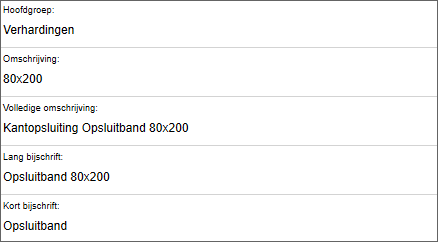

Lijst met voorbeelden bij een geselecteerd Geometrie object

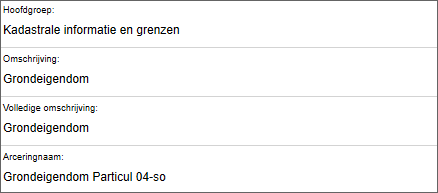

Lijst met voorbeelden bij een geselecteerde Arcering

In de laatste afbeelding is te zien dat hier als extra onderdeel de “Arceringnaam:” is toegevoegd. Bovendien komt hier (nog) geen “Lang bijschrift:” en “Kort bijschrift:” voor. Is dit het geval, dan zijn deze bijschriften nog niet toegevoegd in de Bijschriften-bibliotheek.

Het volgende voorbeeld bij een Symbool toont een lijst waarbij wel alle Bijschriften in de bibliotheek aanwezig zijn, zowel van het Symbool als van het NLCS-object:

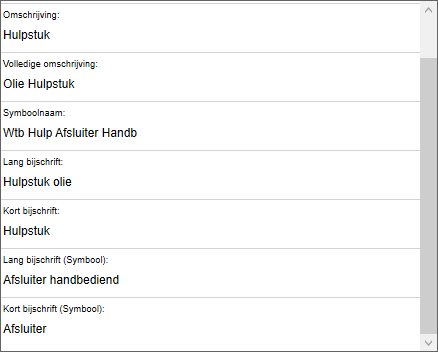

Lijst met voorbeelden bij een geselecteerd Symbool

Kies een voorbeeld en pas eventueel de verkregen tekst in het veld ‘Bijschrift:” naar eigen wens aan.

Actieve voorbeeld

Bij het drukken op [Toepassen] wordt ook het actieve voorbeeld in de Registry bewaard: is bijvoorbeeld in de lijst “Lang bijschrift:” actief, dan zal bij het opnieuw verschijnen van het dialoogvenster het voorbeeld “Lang bijschrift:” weer actief zijn. Tenzij aan de geselecteerde Entity al een Bijschrift is gekoppeld met een tekst die anders is dan de waarde van dit voorbeeld. Het eerst gevonden voorbeeld die hier wel aan voldoet wordt dan actief gemaakt.
