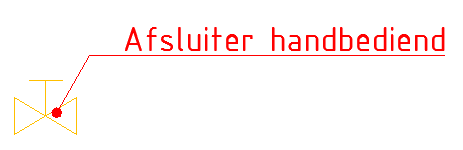

Een Bijschrift bij een Symbool plaatsen

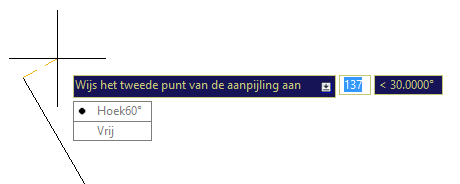

Is een AutoCAD Block geselecteerd, dan komen de volgende keuzemogelijkheden in beeld:

Hoek60°

De aanpijling krijgt een 60° hoek. De hulplijn die bij het opvragen van het tweede punt wordt getoond geeft dit in vier richtingen duidelijk weer. De tekst wordt daarbij horizontaal geplaatst.

Vrij

De richting van de aanpijling is vrij aan te geven. De hulplijn zal dit weergeven: het tweede punt wordt dan het startpunt van de pijl. De tekst wordt daarbij horizontaal geplaatst.

Gekoppeld

Net als bij een Arcering is de positie van het aangewezen punt op het Block niet betrouwbaar genoeg om als koppeling te fungeren. Om toch een koppeling mogelijk te maken wordt de Handle van het Block als Xdata toegevoegd aan de MLeader. Het controleren op niet gekoppelde Bijschriften of het verwijderen van alle Bijschriften bij een Symbool is daardoor mogelijk.

InfraCAD v8.2
