Gekoppelde Bijschriften weergeven

Met behulp van de knop “Bijschriften weergeven” kan per Geometrie object in de tekening worden gecontroleerd of de bijbehorende Bijschriften naar wens zijn geplaatst: dat er een teveel aan Bijschriften kan worden verwijderd of extra Bijschriften moeten worden geplaatst.

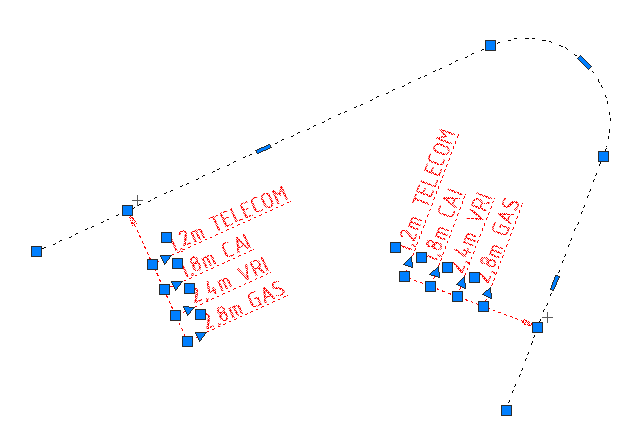

Selecteer het te controleren Geometrie object. Deze zal vervolgens samen met de bijbehorende Bijschriften volledig in beeld verschijnen, en als een geselecteerde groep objecten oplichten:

Met deze functie is het ook mogelijk te controleren of de tekening Bijschriften bevat die niet (meer) aan een lijn gekoppeld zijn. Kies dan voor de optie ‘Niet gekoppeld’:

Deze optie brengt alle MLeaders in beeld die niet met het eindpunt van de markering op een Geometrisch object staan. Bijschriften die bij Arceringen en Symbolen zijn geplaatst zullen ook worden geselecteerd als de gekoppelde Entities niet meer in de tekening aanwezig zijn.
