Een Bijschrift bij een Arcering plaatsen

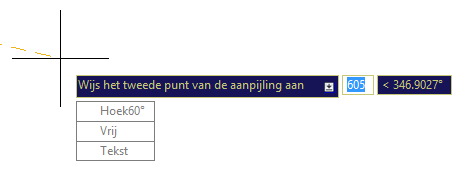

Is een AutoCAD Hatch geselecteerd, dan komen de volgende keuzemogelijkheden in beeld:

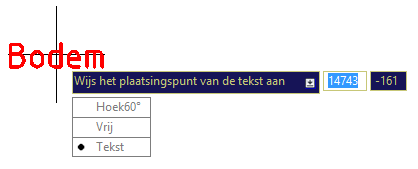

Is daarbij reeds gekozen voor de optie ‘Tekst’, dan zal het beeld als volgt zijn:

Hoek60°

De aanpijling krijgt een 60° hoek. De hulplijn die bij het opvragen van het tweede punt wordt getoond geeft dit in vier richtingen duidelijk weer. De tekst wordt daarbij horizontaal geplaatst.

Vrij

De richting van de aanpijling is vrij aan te geven. De hulplijn zal dit weergeven: het tweede punt wordt dan het startpunt van de pijl. De tekst wordt daarbij horizontaal geplaatst.

Tekst

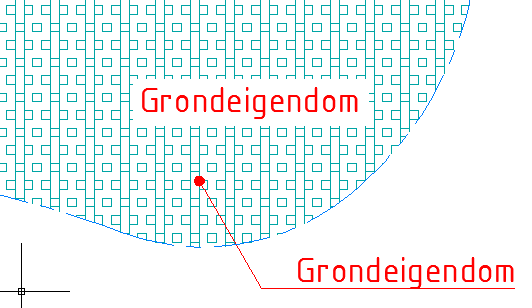

In plaats van een MLeader (tekst met aanpijling) wordt een AutoCAD Text object geplaatst. Deze kan naar keuze worden opgenomen in de Arcering (de Hatch wordt rond de Text “opengeknipt”, zie de optie "Tekst opnemen in arcering" bij de Instellingen.

TER INFO: De “Formele beschrijving NLCS” vermeldt het volgende: “Aanhaallijnen die een lijn op een tekening aanwijzen, moeten bij voorkeur worden voorzien van een Pijl. Voor de aanduiding van een vlak moet bij voorkeur een aanhaallijn met een Bol worden gebruikt.”

Gekoppeld

De positie van het aangewezen punt op de Hatch is niet betrouwbaar genoeg om als koppeling te fungeren. Om toch een koppeling mogelijk te maken wordt de Handle van de Hatch als Xdata toegevoegd aan de MLeader. Het controleren op niet gekoppelde Bijschriften of het verwijderen van alle Bijschriften bij een Arcering is daardoor mogelijk.

InfraCAD v8.2
