Een Bijschrift invoeren

Is aan de geselecteerde Entity al een Bijschrift gekoppeld, dan zal deze tekst in het veld “Bijschrift:” worden getoond:

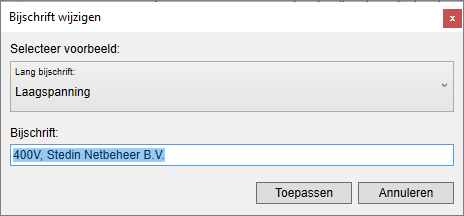

Bij het invullen van het Bijschrift heeft u de mogelijkheid een tekst te kiezen uit een lijst met voorbeelden. Kies een voorbeeld en pas eventueel de verkregen tekst in het veld ‘Bijschrift:” naar eigen wens aan.

Toepassen

Druk op [Toepassen] om de ingevoerde tekst te bevestigen. Na het sluiten van het dialoogvenster zal de tekst van alle reeds gekoppelde Bijschriften direct worden aangepast. De stijl van deze bestaande Bijschriften blijft gehandhaafd.

Bijschriftgegevens als Xdata

De tekst blijft in de Entity bewaard als Xdata. U kunt controleren welke Bijschriftgegevens in de Entity zijn opgeslagen door deze met het commando XDLIST op te vragen. Het resultaat is dan bijvoorbeeld als volgt:

* Registered Application Name: InfraCAD

* Code 1000, ASCII string: Bijschrift=400V, Stedin Netbeheer B.V.

TER INFO: Met het programma InfraCAD Map en InfraCAD Map Desktop kan een Klic-melding in de tekening worden geïmporteerd. U heeft daarbij de mogelijkheid om specifieke gegevens als Bijschriftgegevens in de kabels en leidingen op te nemen. Het is dan heel eenvoudig om snel een Bijschrift met bijvoorbeeld materiaal, diameter, voltage of naam van de netbeheerder bij een kabel of leiding te plaatsen.
