Landmeten



De module Landmeten kan gebruikt worden om situatiemetingen en profielmetingen te verwerken naar AutoCAD. Alleen PXYZO metingen kunnen worden verwerkt, het is niet mogelijk om vectormetingen te verwerken.



Verwerken

Met de grote keuzeknop op de Palette kan een meting worden verwerkt. Een dialoogvenster verschijnt waarin diverse instellingen gedaan kan worden om de verwerking te beïnvloeden. Na verwerking zal de Meting in het selectievenster op de Palette zichtbaar zijn en als actieve Meting zijn ingesteld.

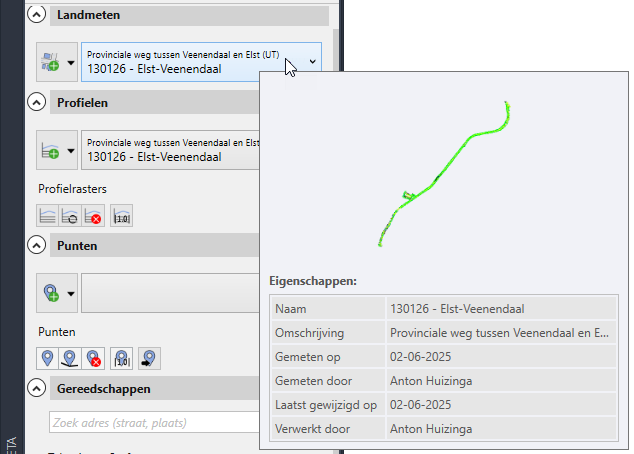

Een preview van de verwerkte meting wordt in de tooltip getoond.

Als ook profielen zijn gemeten, dan is eveneens een Profielengroep gemaakt met dezelfde naam als de meting.



Wijzigen

Via de grote keuzeknop op de Palette kan een actieve Meting worden gewijzigd.

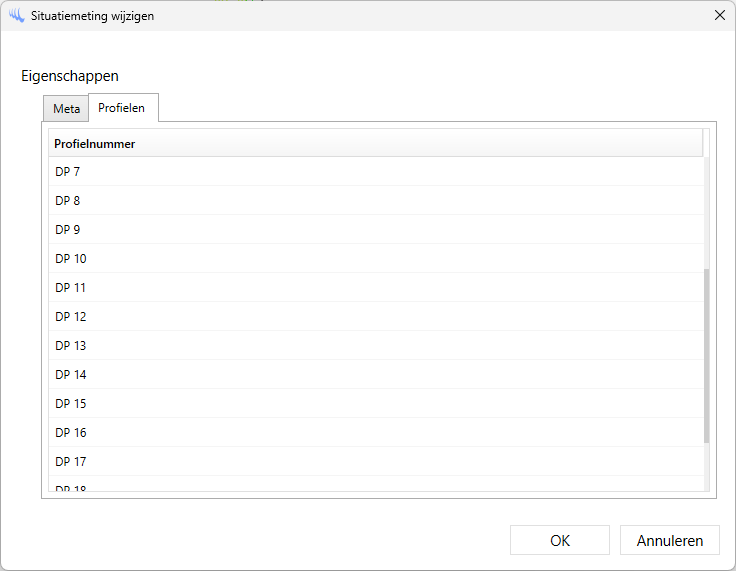

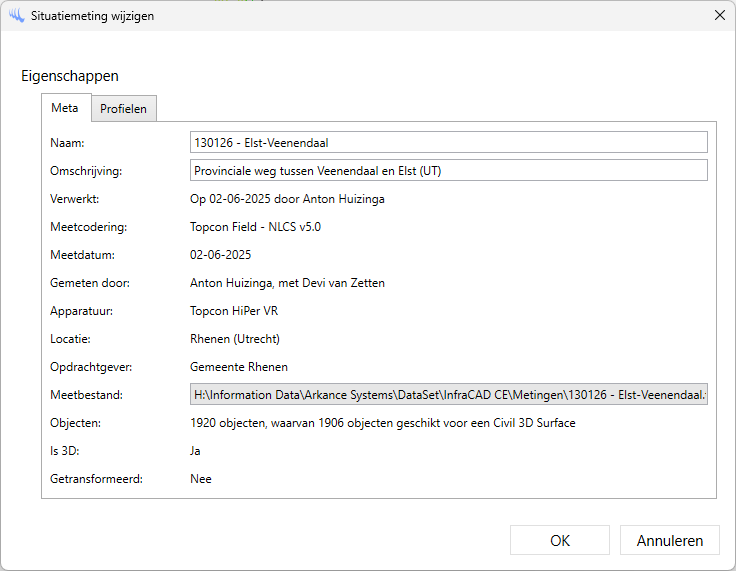

De naam en omschrijving kan worden aangepast, en alle verwerkte instellingen en eigenschappen kunnen hier worden teruggevonden. Als er profielen zijn gemeten, dan zijn deze te zien in het tabblad 'Profielen'.

Door dubbel te klikken op een Profiel of via de rechter muisknop, kan worden gezoomd naar het profielraster.

Via de rechter muisknop kan ook worden gezoomd naar de locatie van het Profiel in het bovenaanzicht.



Verwijderen

De actieve Meting kan worden verwijderd via de grote keuzeknop op de Palette. Als er profielen zijn gemeten, dan wordt de bijbehorende Profielengroep ook verwijderd.



Meetcodes beheren

Om een gecodeerde meting te verwerken, is een Meetcodering noodzakelijk. Dit is een vertaaltabel tussen de gebruikte code buiten en de laag- en symboolkeuzes binnen. De Meetcodering kan worden beheerd in de Meetcodering Editor die via de grote keuzeknop op de Palette of via de Instellingen gestart kan worden.



Inzoomen

Via de grote keuzeknop op de Palette kan worden ingezoomd op de actieve Meting. Hetzelfde kan bereikt worden door dubbel te klikken op het selectievenster waar de actieve Meting is gekozen. Na het inzoomen via de dubbelklik-actie wordt een nieuwe schermafdruk opgeslagen die in de Tooltip wordt getoond.



Terreinmodel maken

Als InfraCAD CE in Civil 3D is gestart, dan kan van de verwerkte meting direct een Civil 3D Surface worden gemaakt. Voorwaarde is wel dat de meting naar 3D is verwerkt. Alle objecten die volgens de Meetcodering zijn aangemerkt als geschikt voor Civil 3D, worden gebruikt om een terreinmodel te maken.
