Surface maken van objecten



Deze functie is alleen beschikbaar als InfraCAD CE is gestart in Civil 3D.

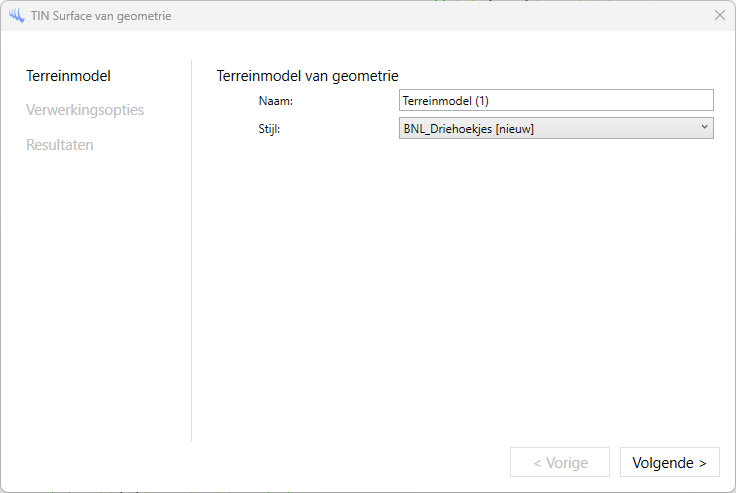

TIN Surfaces kunnen sneller en overzichtelijker worden gemaakt met deze functie dan met de functionaliteit in Civil 3D zelf. In het dialoogvenster kan een naam worden opgegeven en een Style worden geselecteerd.

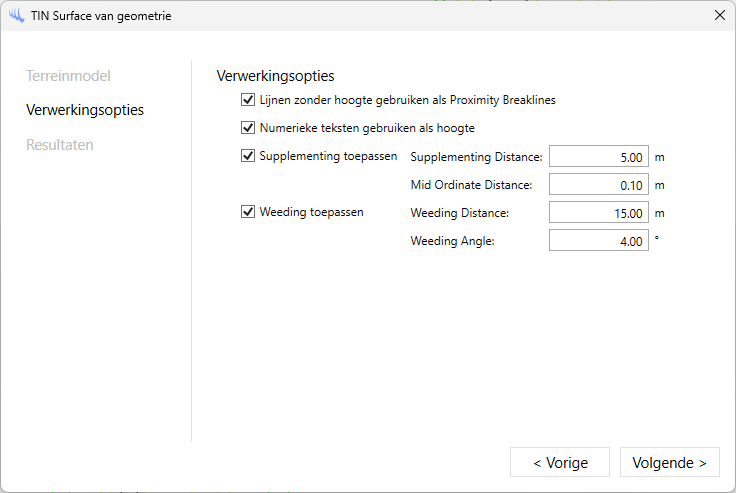

Bij de verwerkingsopties kunnen diverse opties worden opgegeven.

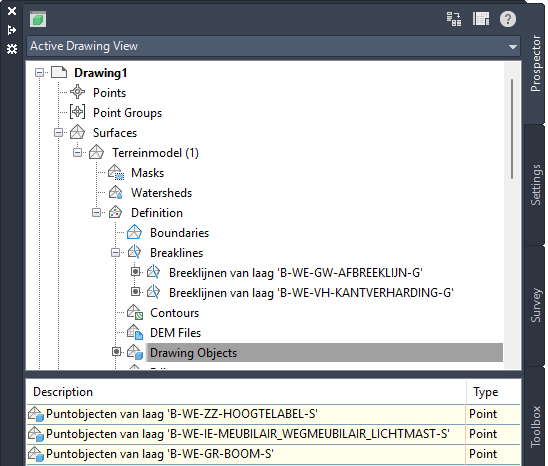

In de volgende stap wordt gevraagd om lijn- en puntobjecten te selecteren. Optioneel kan een begrenzing worden geselecteerd. In tegenstelling tot Civil 3D worden alle objecten in één stap toegevoegd. De software zorgt er zelf voor dat dit op de juiste plek in de Surface Properties wordt geplaatst, en per laag gesorteerd.



Situatiemeting

Het is ook mogelijk om een TIN Surface te genereren vanuit een meting. Bij deze methode zal ook worden gekeken of gemeten objecten uitgesloten moeten worden, zoals bijvoorbeeld een nokhoogte of waterpeil. Deze functie wordt aangesproken vanuit de module Landmeten.
