Profielen



De module Profielen kan gebruikt worden om lengte- en dwarsprofielen te tekenen. Hiervoor is minimaal één profielengroep nodig.

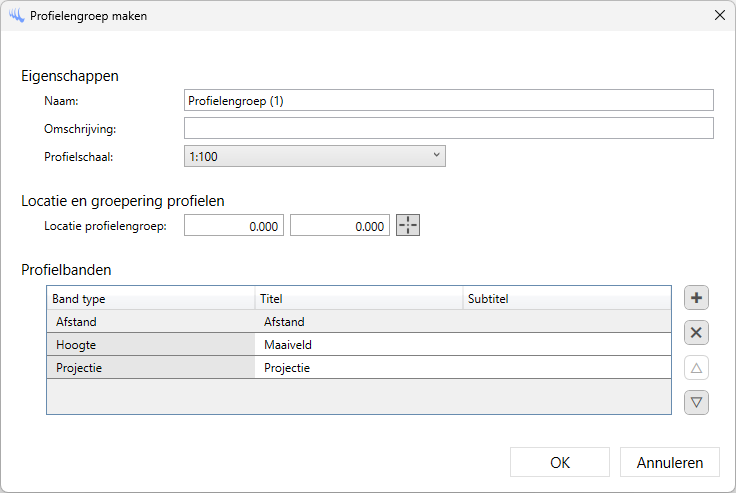

Profielengroep maken

Met de grote keuzeknop op de Palette kan een nieuwe Profielengroep worden gemaakt. Een dialoogvenster verschijnt.

Het is mogelijk om een naam, een omschrijving en een schaal op te geven. Elk nieuw profiel in deze groep zal de profielschaal toepassen. Er kan ook een locatie worden ingevoerd. Als dit wordt overgeslagen dan wordt dit alsnog gevraagd bij het plaatsen van het eerste Profiel. Alle volgende Profielen worden hieronder uitgelijnd. Elk nieuw Profiel zal de ingestelde banden overnemen. In de Instellingen kan een default bandenset worden samengesteld.

Zowel de schaal als de banden zijn initiële waarden die op nieuwe Profielen worden toegepast. Per Profiel zijn deze waarden later aan te passen.



Profielengroep bewerken

Via de grote keuzeknop op de Palette kan de actieve Profielengroep worden bewerkt. Hetzelfde venster verschijnt waarmee een Profielengroep kan worden gemaakt. Het is mogelijk om de ingestelde waarden aan te passen.



Profielengroep verwijderen

Via de grote keuzeknop op de Palette kan de actieve Profielengroep worden verwijderd. Alle Profielen in de groep zullen worden verwijderd.

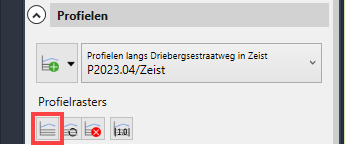

Profielen toevoegen

Met de aangegeven knop op de Palette kunnen nieuwe Profielen worden toegevoegd aan de actieve Profielengroep.

Een dialoogvenster verschijnt waarmee nieuwe Profielen gemaakt kunnen worden.

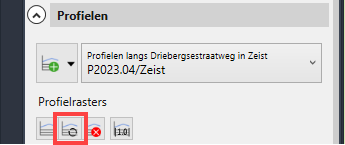

Profielen bijwerken

Met de aangegeven knop op de Palette kunnen Profielen opnieuw worden uitgetekend.

Handmatige wijzigingen in de profiellijnen of andere aanpassingen worden dan verwerkt in de banden.

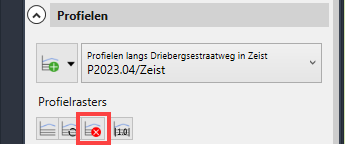

Profielelementen verwijderen

Met de aangegeven knop op de Palette kunnen elementen binnen een Profiel worden verwijderd.

Profielen worden na het verwijderen van een element opnieuw uitgetekend. Banden worden automatisch bijgewerkt.

Als een profiellijn wordt verwijderd dan worden ook de bijbehorende annotaties verwijderd. Bij het verwijderen van een profielraster worden alle elementen van het Profiel verwijderd.

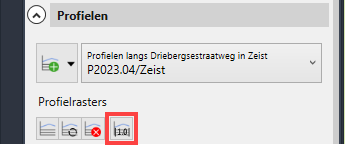

Profielen annoteren

Profiellijnen kunnen worden geannoteerd met de aangegeven knop op de Palette.

Annoteren houdt in dat segmenten en knikpunten van een profiellijn worden voorzien van een symbool of arcering, met een naam en een omschrijving. Een dialoogvenster verschijnt waarmee annotaties geplaatst kunnen worden.



Profielen bewerken

Via de grote keuzeknop op de Palette kunnen Profielen in de actieve groep worden bewerkt. Een dialoogvenster verschijnt waarmee Profielen aangepast kunnen worden.

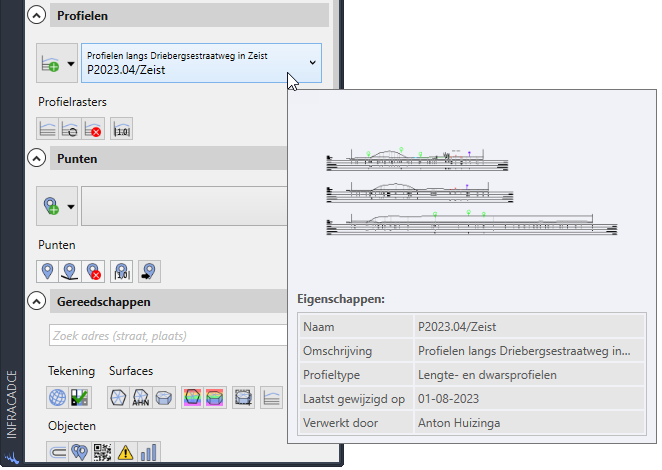

Inzoomen

Via de grote keuzeknop op de Palette kan worden ingezoomd op alle Profielen van de actieve groep. Hetzelfde kan bereikt worden door dubbel te klikken op het selectievenster waar de actieve groep is gekozen. Na het inzoomen via de dubbelklik-actie wordt een schermafdruk opgeslagen die in de Tooltip wordt getoond.



Profielen rangschikken

Via de grote keuzeknop op de Palette kunnen Profielen in de actieve groep opnieuw worden uitgelijnd. Dit is vooral handig als de schaal is gewijzigd en een Profiel meer ruimte in gaat nemen. er wordt gevraagd om een locatie op te geven waarna alle Profielen vanaf dat punt onder elkaar uitgelijnd worden getekend.



Naar 3D Polylijnen exporteren

Profiellijnen van de Profielen in de actieve groep kunnen via de grote keuzeknop op de Palette worden geëxporteerd naar 3D Polylijnen in het bovenaanzicht. Optioneel kan via de Command Line een offset worden opgegeven waarna elke profiellijn aan beide zijden wordt geoffset. Deze 3D Polylijnen kunnen bijvoorbeeld in Civil 3D worden gebruikt om een Surface te maken.



Exporteren naar bestand

Via de grote keuzeknop op de Palette kunnen Profielen in de actieve groep worden geëxporteerd. Een dialoogvenster verschijnt waarmee de eigenschappen van de Profielen en de profiellijnen kunnen worden geëxporteerd.
