Profielen annoteren



Een profiellijn kan worden voorzien van annotaties. Dit lijkt op een projectie maar er zijn verschillen. Zo is een projectie gebaseerd op een object in het bovenaanzicht en zijn annotaties beschrijvingen van een knikpunt of een segment van een profiellijn.

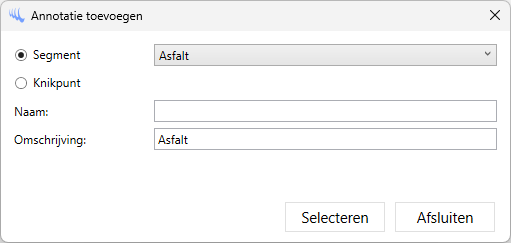

Na het starten van de functie via de Palette verschijnt een dialoogvenster.

Er kan gekozen worden om een segment of een knikpunt te annoteren. Een keuzelijst verschijnt, afhankelijk van de gewenste methode. De stijlen hiervoor kunnen worden beheerd in de Instellingen.

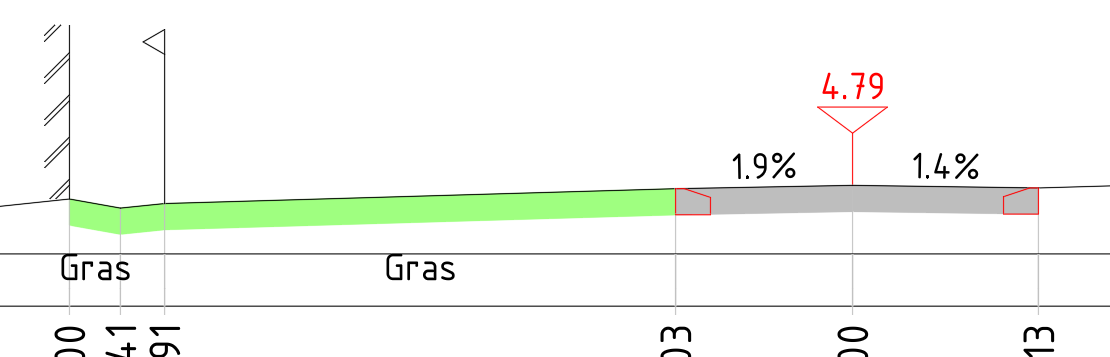

Met de knop 'Selecteren' kunnen de segmenten of knikpunten worden aangegeven. Dit kan op elke profiellijn in elk Profiel binnen de actieve groep. Een lichtblauwe aanduiding verschijnt bij het knikpunt of segment onder de cursor. Na het selecteren van een segment of knikpunt zal een symbool en eventueel een arcering worden geplaatst.

Profielen kunnen op deze wijze eenvoudig worden voorzien van aanvullende gegevens zoals een hellingshoek, materiaal, enzovoort. Deze eigenschappen worden ook geëxporteerd in de exportfunctie.

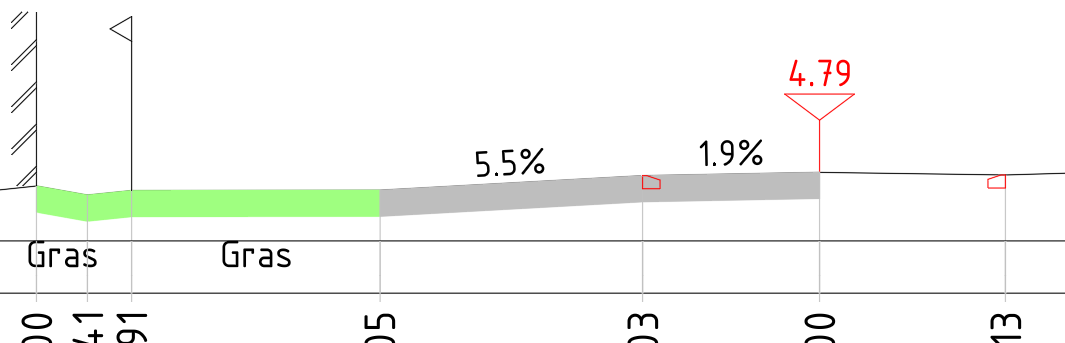

Let op: de annotaties zijn gekoppeld aan het volgnummer van de knikpunten. Wordt later een knikpunt toegevoegd aan een profiellijn, dan kunnen de annotaties daarna op de verkeerde locatie worden geplaatst omdat het eerder gevonden volgnummer niet meer klopt.
