Presentatie



Voor de presentatie van profielen is het mogelijk om stijlen te maken van projecties en annotaties.

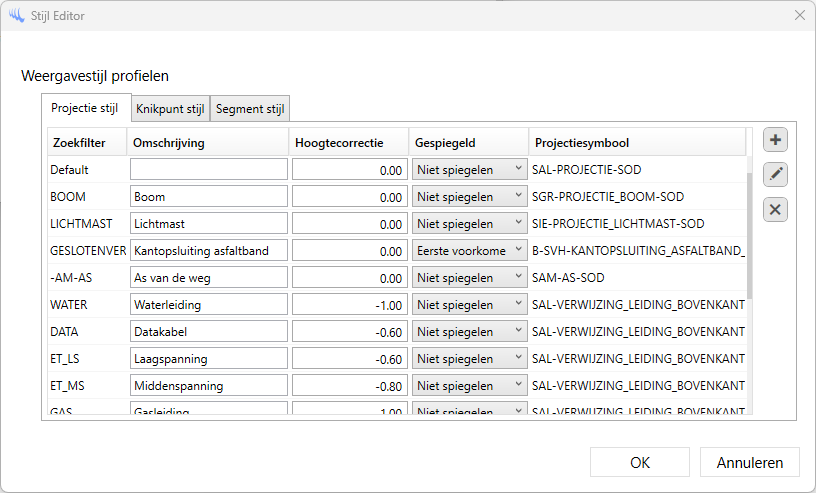

Projectie stijl

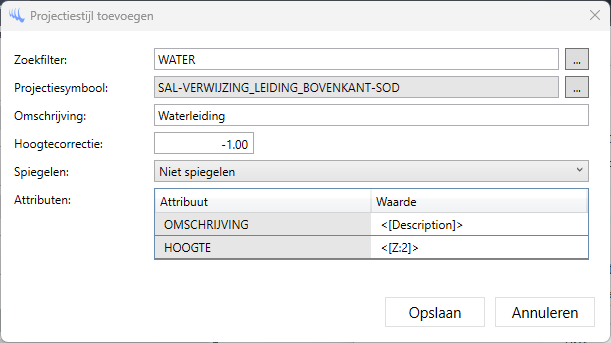

Om objecten uit het bovenaanzicht weer te geven in het zijaanzicht, kunnen stijlen worden gemaakt. Elke stijl heeft een zoekfilter en een aantal eigenschappen. Op basis van een zoekfilter kan een gevonden object (bijvoorbeeld de laag of naam van een boomsymbool of de laag van een kruisende verhardingslijn) worden herkend.

Zodra een object wordt herkend op basis van het zoekfilter, wordt het ingestelde NLCS symbool geplaatst op de gemeten locatie, maar dan geprojecteerd in het zijaanzicht. Als het object geen eigen hoogte heeft, dan wordt deze op de maaiveldlijn geplaatst, eventueel aangepast met de ingestelde hoogtecorrectie.

De projectie kan gespiegeld worden weergegeven als het meerdere malen wordt gevonden. Zo kan een bandenlijn worden afgebeeld met een afgeschuinde band, die dan bij de volgende voorkomen gespiegeld wordt weergegeven.

Als het symbool dat de projectie voorstelt, ook attributen bevat, kan deze worden voorzien van tekst, of naamtemplates welke vervangen worden tijdens de verwerking.

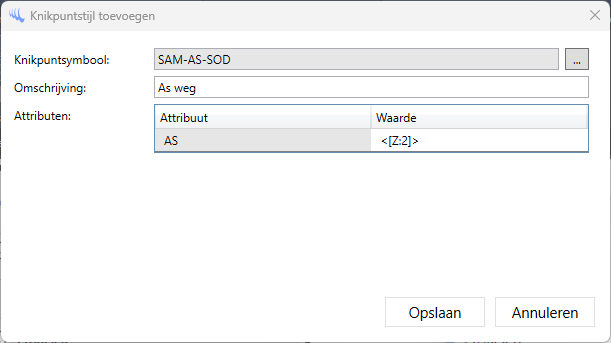

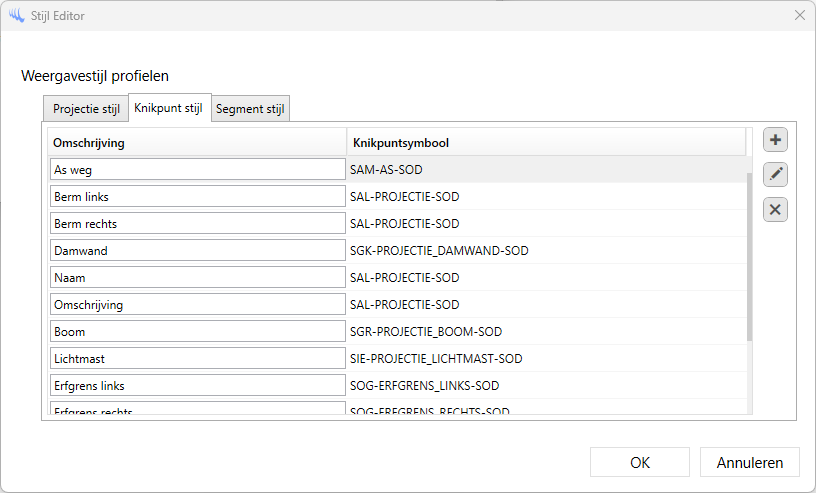

Knikpunt stijl

Bestaande profielen kunnen worden voorzien van annotaties. Dit lijken projecties, maar zijn aanduidingen wat een knikpunt of segment voorstelt. Een knikpunt stijl wordt in het zijaanzicht weergegeven met een NLCS symbool.

Als het symbool dat het knikpunt voorstelt, ook attributen bevat, kan deze worden voorzien van tekst, of naamtemplates welke vervangen worden tijdens het plaatsen.

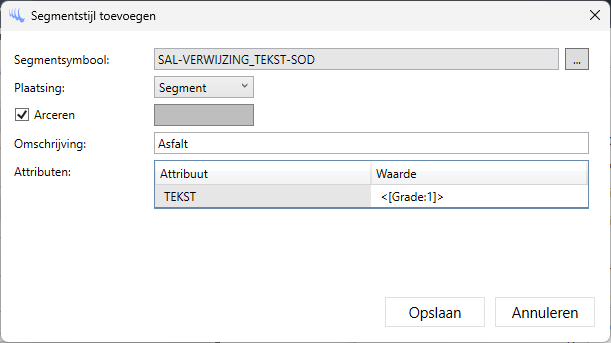

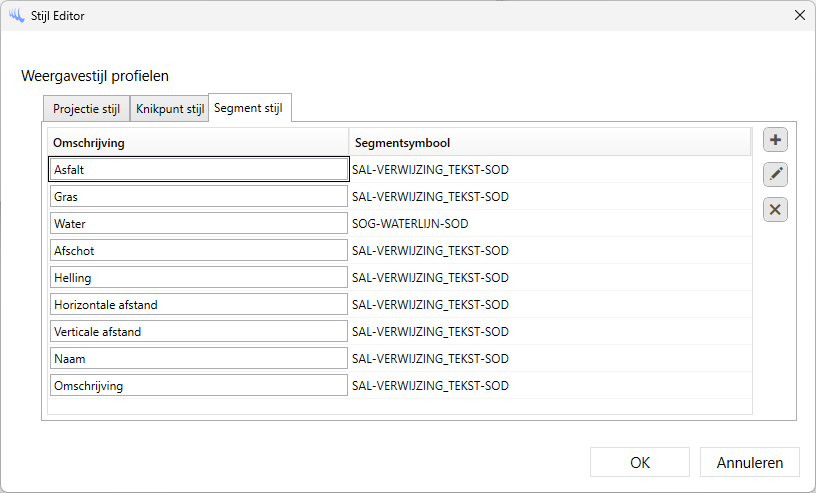

Segment stijl

Een segment stijl wordt in het zijaanzicht weergegeven met een NLCS symbool en optioneel een arcering.

Het symbool kan een dummy symbool zijn, of een symbool welke alleen tekst toont. Deze kan op het midden van het segment geroteerd worden geplaatst, of aan de bovenzijde of onderzijde van het profielraster.

Optioneel kan een arcering worden geplaatst onder het segment waarvan de kleur kan worden opgegeven. De arcering zal als AutoCAD Solid object worden geplaatst op dezelfde laag als het symbool.

Als het symbool dat het segment voorstelt, ook attributen bevat, kan deze worden voorzien van tekst, of naamtemplates welke vervangen worden tijdens het plaatsen.
