Attributen in symbolen

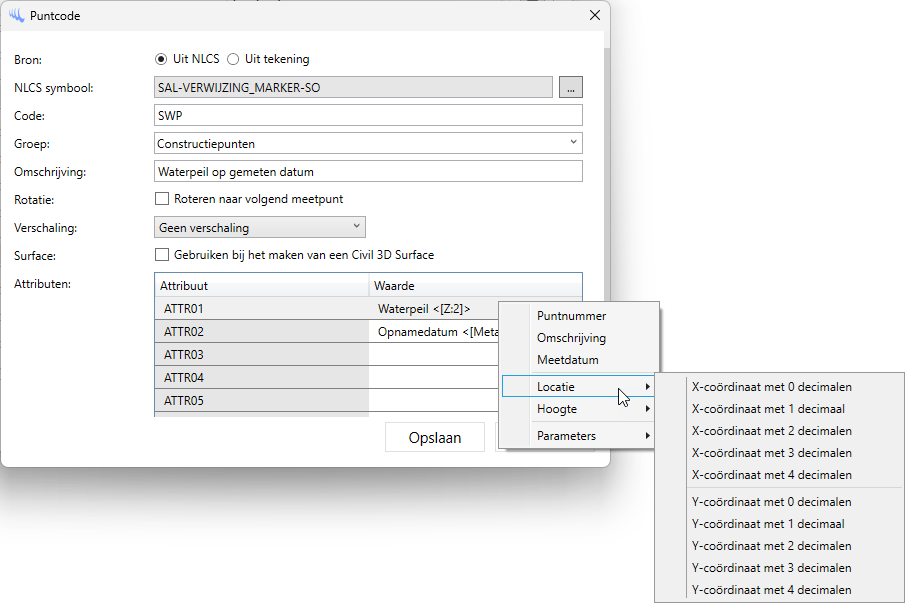

Op veel plaatsen in de software kunnen instellingen worden gedaan voor symbolen en het vullen van de attributen, als een AutoCAD Block ook Attributes bevat. In het dialoogvenster is het inzichtelijk welke attributen er zijn. Via de rechter muisknop kan dan een zogenaamde naamtemplate worden gekozen.

Als voorbeeld een puntcode voor het geval een waterpeil gemeten wordt. De meetcode is ingesteld op 'SWP' welke de landmeter buiten als code opgeeft zodra hij het punt meet.

In de meetcodering is opgegeven dat het symbool 'SAL-VERWIJZING_MARKER-SO' gebruikt dient te worden. Dit symbool bevat een serie attributen. Hierin zijn de volgende teksten en naamtemplates ingevuld:

Waterpeil <[Z:2]>
Opnamedatum <[Meta:Date]>

Zodra InfraCAD CE een meting verwerkt en deze code tegenkomt, dan zal de naamtemplate worden vervangen door de bijbehorende waarde. In het geval van <[Z:2]>, zal dit worden vervangen door de gemeten hoogte met twee decimalen.

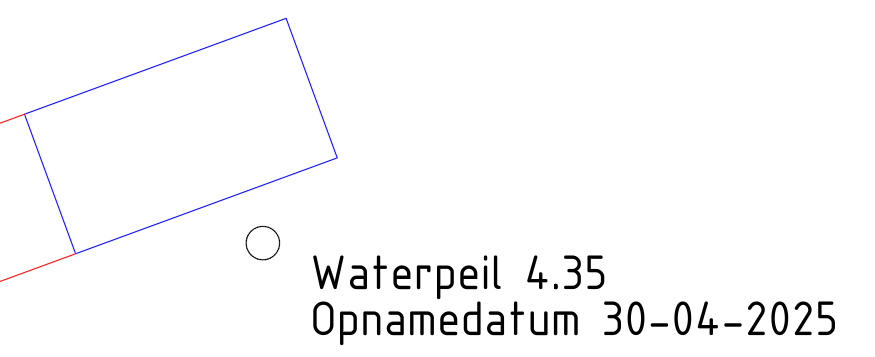

Het resultaat is uiteindelijk zoals in deze afbeelding te zien is.
