Profielen bewerken



Via de grote keuzeknop op de Palette kunnen de Profielen worden bewerkt van de actieve groep. Een dialoogvenster verschijnt.

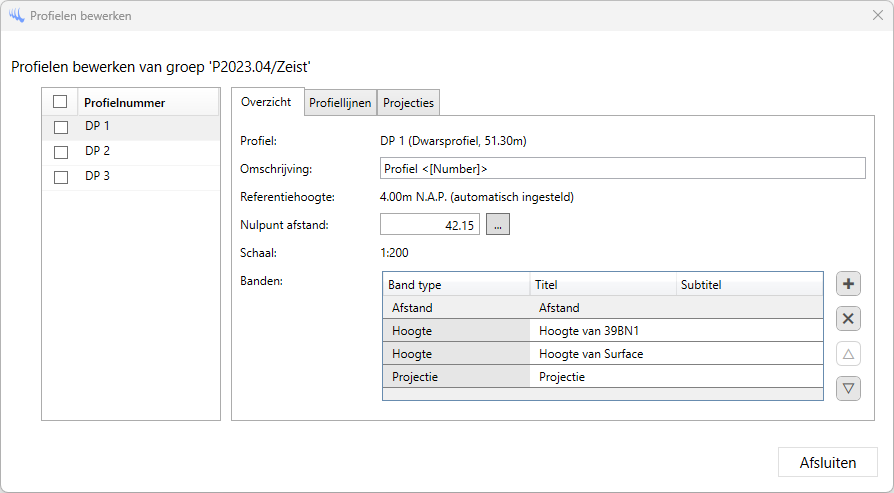

Van het geselecteerde Profiel kan in het tabblad 'Overzicht' de omschrijving, het nulpunt en de banden worden aangepast.

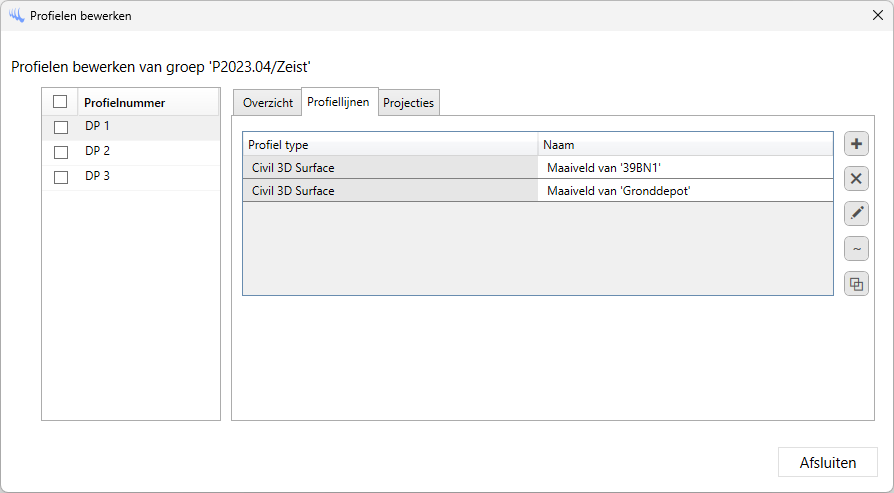

Op het tabblad 'Profiellijnen' kunnen de bestaande profiellijnen worden bewerkt, verwijderd of gedupliceerd. Van een geselecteerde profiellijn kan worden aangegeven dat dit het maaiveld moet voorstellen, deze wordt vervolgens bovenaan geplaatst. De eerste profiellijn wordt namelijk altijd als maaiveld beschouwd.

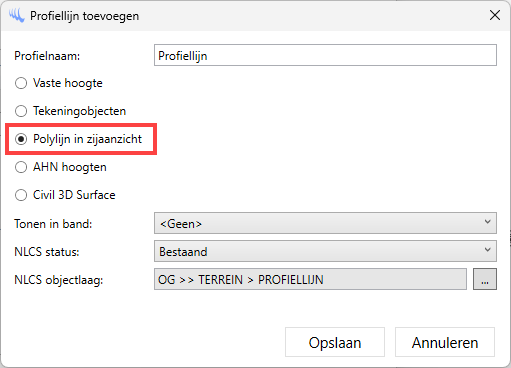

Ook is het mogelijk om een nieuwe profiellijn toe te voegen. Een nieuw dialoogvenster verschijnt.

Naast de opties die ook beschikbaar zijn bij het plaatsen van een nieuw Profiel, is hier ook de mogelijkheid opgenomen om een 2D polylijn in het zijaanzicht te selecteren. Een handmatig getekende profiellijn kan hiermee worden toegevoegd.

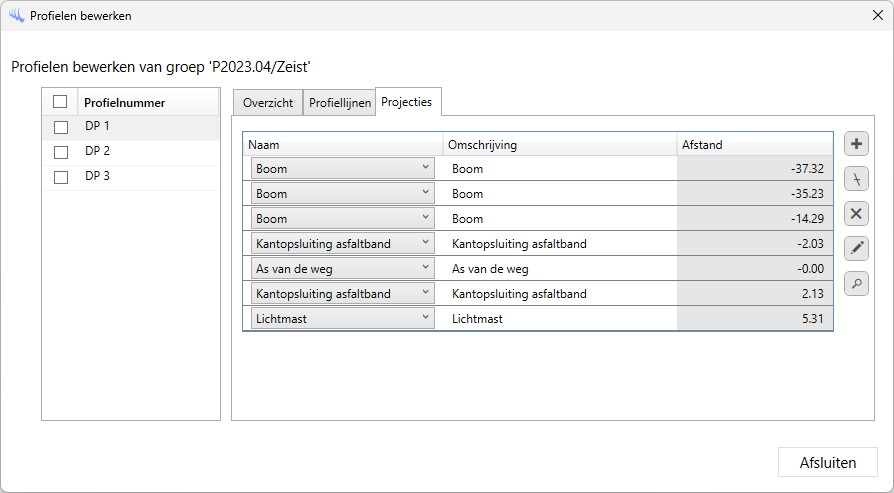

Op het tabblad 'Projecties' is het mogelijk om bestaande projecties te bewerken, te verwijderen of naar te zoomen.

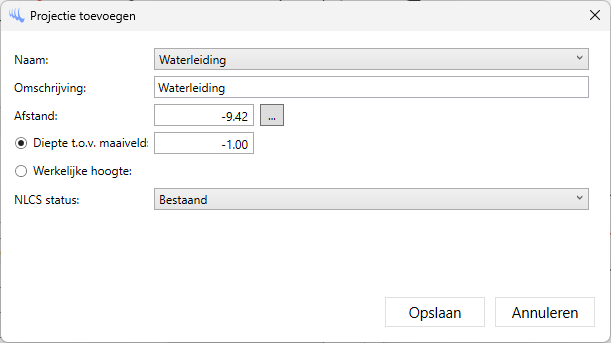

Een nieuwe projectie kan worden toegevoegd waarna een dialoogvenster verschijnt.

Een projectiestijl kan worden gekozen, de omschrijving kan worden aangepast en de afstand kan worden ingegeven. Met de knop rechts kan visueel langs het tracé een afstand worden bepaald.

De diepte van de projectie kan relatief ten opzichte van het maaiveld worden ingegeven of de werkelijke hoogte worden ingevoerd.

Daarnaast kan de NLCS status worden aangegeven van de projectie.

Naast het toevoegen van een projectie via het dialoogvenster, is het ook mogelijk om objecten te selecteren in het bovenaanzicht. Symbolen worden geprojecteerd op het tracé, kruisende lijnen worden geprojecteerd op het snijpunt.



Meerdere profielen bewerken

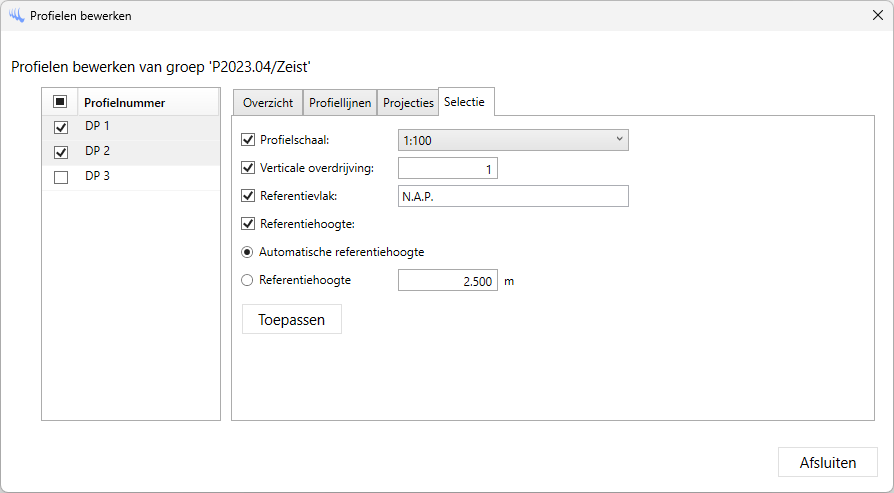

Als meerdere Profielen zijn aangevinkt, dan verschijnt een extra tabblad 'Selectie'. Hierin is het mogelijk om eigenschappen van de aangevinkte Profielen aan te passen, zoals de schaal, verticale overdrijving of referentievlak.
