Profiellijnen toevoegen

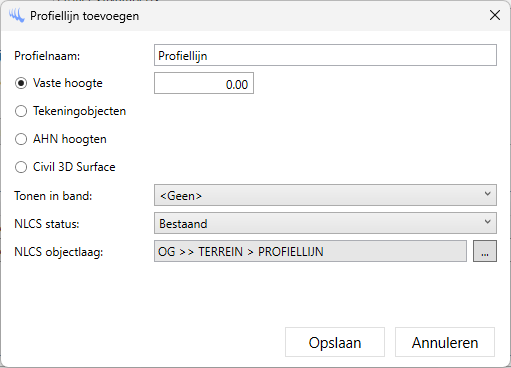

Profiellijnen kunnen worden toegevoegd aan een Profiel met het dialoogvenster dat getoond wordt.

Het is mogelijk om profiellijnen toe te voegen op basis van:

•Vaste hoogte

•Tekeningobjecten

•AHN hoogten

•Civil 3D Surface (alleen in Civil 3D en als er Surfaces aanwezig zijn)

De hoogtewaarden van de profiellijn kunnen optioneel worden getoond in de geselecteerde band. De benodigde banden kunnen worden aangemaakt in de Profielengroep eigenschappen.

Daarnaast kan de NLCS status worden aangegeven om bijvoorbeeld onderscheid te kunnen maken tussen bestaande en nieuwe profiellijnen.

De NLCS laagnaam van de profiellijn kan worden opgegeven. In de Instellingen is aan te geven of de naam van de profiellijn toegevoegd dient te worden aan de laagnaam.



Vaste hoogte

Een profiellijn op basis van een vaste hoogte zal worden getekend met de ingevoerde hoogte.

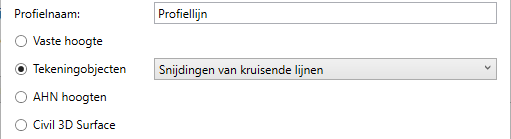

Tekeningobjecten

Een profiellijn op basis van tekeningobjecten kan op meerdere manieren worden gemaakt.

Er kan worden gekozen om de snijpunten van de kruisende lijnen te gebruiken, of alle knikpunten van geselecteerde lijnen. Locaties van geselecteerde puntobjecten worden altijd toegepast.

Kruisende lijnen is een ideale keuze als het tracé bijvoorbeeld door een gemeten proefsleuf valt. Knikpunten van geselecteerde lijnen is een ideale keuze als bijvoorbeeld langs het beoogde tracé een 3D polylijn is gemeten.

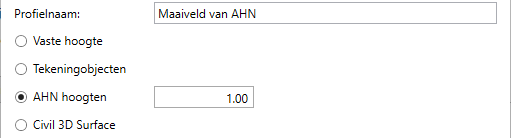

AHN hoogten

Een profiellijn op basis van AHN hoogten wordt getekend waarbij op elke zoveel aangegeven afstand langs de tracélijn een AHN hoogte wordt opgehaald van de PDOK webservice.

Er zit een minimale vertraging in het opvragen van elk punt waardoor het tekenen van zo'n profiellijn trager is dan andere soorten profiellijnen.

Het kan voorkomen dat er geen hoogten bepaald kunnen worden, bijvoorbeeld als buiten Nederland, binnen een gebouw of op een wateroppervlak het tracé getekend wordt.

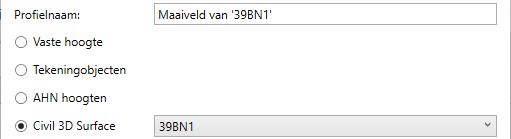

Civil 3D Surface

Een profiellijn op basis van een Civil 3D Surface kan alleen worden gekozen als InfraCAD CE in Civil 3D is gestart en er TIN Surfaces aanwezig zijn in de tekening.

Het kan voorkomen dat er geen hoogten bepaald kunnen worden, bijvoorbeeld als het tracé niet binnen de begrenzing van de Surface valt.
