Profielen meten



Naast het verwerken van situatiemetingen, kan InfraCAD CE ook profielmetingen verwerken. Door een serie punten te coderen als profielpunten, zal deze serie gecombineerd worden tot een zijaanzicht van de gemeten locaties.

De structuur van coderen van meetpunten in een profiel, werkt als volgt:

[stuurcode][profielnummer].[profiellijnnummer]

Bijvoorbeeld:

51,163170.497,443872.196,12.871,DP101.mv
52,163177.150,443869.514,13.854,DP101.mv
53,163180.770,443867.908,13.928,DP101.mv
54,163182.146,443867.699,13.924,DP101.mv
55,163183.697,443866.733,14.011,DP101.mv
56,163185.045,443865.856,14.095,DP101.mv
57,163187.672,443865.362,14.172,DP101.mv
58,163190.602,443863.899,14.362,DP101.mv
59,163193.889,443863.058,14.126,DP101.mv
60,163195.604,443862.738,14.100,DP101.mv
61,163197.412,443862.395,14.027,DP101.mv
62,163198.753,443862.140,13.957,DP101.mv
63,163200.135,443861.705,13.895,DP101.mv
64,163200.773,443861.607,13.459,DP101.mv
65,163202.014,443861.240,12.580,DP101.mv
66,163202.892,443861.159,12.340,DP101.mv
67,163203.772,443860.820,12.470,DP101.mv
68,163204.639,443860.700,12.630,DP101.mv
69,163205.484,443860.511,13.501,DP101.mv
70,163205.848,443860.453,13.991,DP101.mv
71,163206.696,443860.267,14.005,DP101.mv

Hierbij is de stuurcode 'DP' voor een dwarsprofiel gebruikt, en is een lijn 'mv' in profiel 101 gemeten. Dit resulteert in het volgende zijaanzicht in AutoCAD:





Stel dat er nog een profiellijn gemeten wordt in hetzelfde dwarsprofiel, waarbij enkele punten voor beide lijnen gelden, zoals in de volgende code:

51,163170.497,443872.196,12.871,DP101.mv
52,163177.150,443869.514,13.854,DP101.mv
53,163180.770,443867.908,13.928,DP101.mv
54,163182.146,443867.699,13.924,DP101.mv
55,163183.697,443866.733,14.011,DP101.mv
56,163185.045,443865.856,14.095,DP101.mv
57,163187.672,443865.362,14.172,DP101.mv
58,163190.602,443863.899,14.362,DP101.mv
59,163193.889,443863.058,14.126,DP101.mv
60,163195.604,443862.738,14.100,DP101.mv
61,163197.412,443862.395,14.027,DP101.mv
62,163198.753,443862.140,13.957,DP101.mv
63,163200.135,443861.705,13.895,DP101.mv
64,163200.773,443861.607,13.459,DP101.mv.wl
65,163202.014,443861.240,12.580,DP101.mv
66,163202.892,443861.159,12.340,DP101.mv
67,163203.772,443860.820,12.470,DP101.mv
68,163204.639,443860.700,12.630,DP101.mv
69,163205.484,443860.511,13.501,DP101.mv.wl
70,163205.848,443860.453,13.991,DP101.mv
71,163206.696,443860.267,14.005,DP101.mv

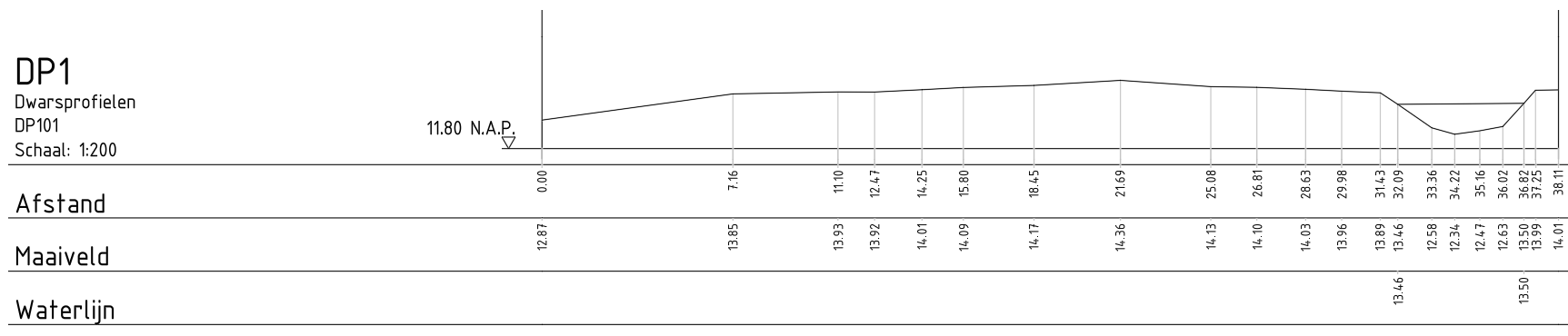

Dan resulteert dit in het volgende zijaanzicht:





De gemeten codes 'mv' en 'wl' worden automatisch vertaald naar 'Maaiveld' en 'Waterlijn' conform de instelling in de Meetcodering.



Ander nulpunt

Normaliter worden profielen van links naar rechts getekend en gemaatvoerd. Soms komt het voor dat het nulpunt niet links, maar rechts of in het midden van de wegas moet liggen. Dit kan buiten worden gecodeerd met de hiervoor ingestelde stuurcode. Bijvoorbeeld om de as van de weg als nulpunt aan te merken:

51,163170.497,443872.196,12.871,DP101.mv
52,163177.150,443869.514,13.854,DP101.mv
53,163180.770,443867.908,13.928,DP101.mv
54,163182.146,443867.699,13.924,DP101.mv
55,163183.697,443866.733,14.011,DP101.mv
56,163185.045,443865.856,14.095,DP101.mv
57,163187.672,443865.362,14.172,DP101.mv
58,163190.602,443863.899,14.362,DP101.mv NP
59,163193.889,443863.058,14.126,DP101.mv
60,163195.604,443862.738,14.100,DP101.mv
61,163197.412,443862.395,14.027,DP101.mv
62,163198.753,443862.140,13.957,DP101.mv
63,163200.135,443861.705,13.895,DP101.mv
64,163200.773,443861.607,13.459,DP101.mv.wl
65,163202.014,443861.240,12.580,DP101.mv
66,163202.892,443861.159,12.340,DP101.mv
67,163203.772,443860.820,12.470,DP101.mv
68,163204.639,443860.700,12.630,DP101.mv
69,163205.484,443860.511,13.501,DP101.mv.wl
70,163205.848,443860.453,13.991,DP101.mv
71,163206.696,443860.267,14.005,DP101.mv

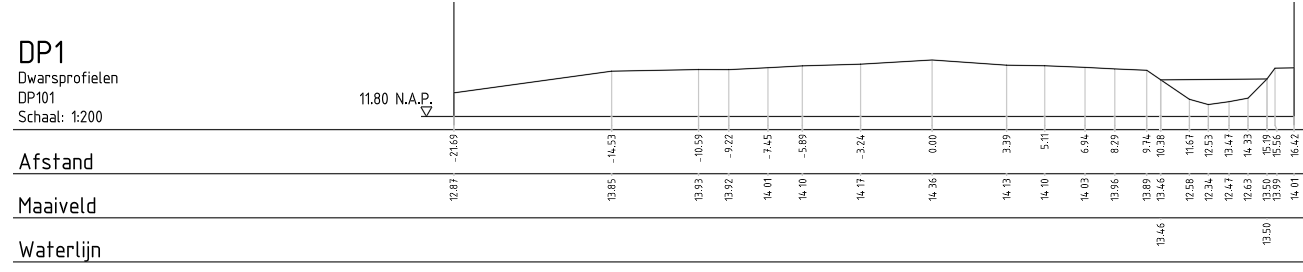

Dit resulteert in het volgende zijaanzicht waarbij de 0.0 in de afstandsbalk nu op de as van de weg ligt.





Alle maten naar links zijn negatief, en naar rechts positief.



Profiel omkeren

Om een profiel omgekeerd te meten (of te tekenen) kan ook een stuurcode worden toegepast. Als meerdere profielen gemeten worden langs een weg of watergang, wordt zo de oversteek beperkt tot het noodzakelijke. De stuurcode voor het omkeren van het profiel kan op een willekeurige meetregel van het profiel worden gemeten. Bijvoorbeeld hier op de laatste regel:

51,163170.497,443872.196,12.871,DP101.mv
52,163177.150,443869.514,13.854,DP101.mv
53,163180.770,443867.908,13.928,DP101.mv
54,163182.146,443867.699,13.924,DP101.mv
55,163183.697,443866.733,14.011,DP101.mv
56,163185.045,443865.856,14.095,DP101.mv
57,163187.672,443865.362,14.172,DP101.mv
58,163190.602,443863.899,14.362,DP101.mv NP
59,163193.889,443863.058,14.126,DP101.mv
60,163195.604,443862.738,14.100,DP101.mv
61,163197.412,443862.395,14.027,DP101.mv
62,163198.753,443862.140,13.957,DP101.mv
63,163200.135,443861.705,13.895,DP101.mv
64,163201.422,443861.423,13.459,DP101.mv.wl
65,163202.014,443861.240,12.580,DP101.mv
66,163202.892,443861.159,12.340,DP101.mv
67,163203.772,443860.820,12.470,DP101.mv
68,163204.639,443860.700,12.630,DP101.mv
69,163205.000,443860.639,13.501,DP101.mv.wl
70,163205.848,443860.453,13.991,DP101.mv
71,163206.696,443860.267,14.005,DP101.mv RP

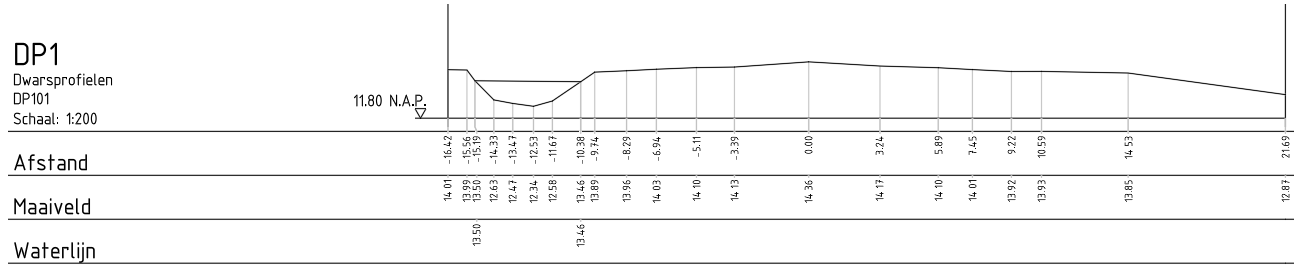

Dit resulteert in het volgende zijaanzicht:



De maatvoering blijft altijd van links naar rechts waarbij het nulpunt eventueel op een andere locatie gemeten kan zijn.



Projecties

Een profiel kan in AutoCAD aangekleed worden met projecties of annotaties. Dit kan ook al tijdens de meting, door het meten van profielpuntcodes die in de Meetcodering zijn vastgelegd. Deze profielpuntcodes zorgen voor het plaatsen van een symbool of arcering op de locatie waar ze zijn gemeten. Bijvoorbeeld het toepassen van profielpuntcodes 'PBM' (boom), 'PLM' (lichtmast), 'PGRS' (gras), 'PASF' (asfalt) en 'PASP' (aspunt). De boom, lichtmast en aspunt zijn symbolen die op het knikpunt worden geplaatst conform de instellingen in de Meetcodering, de overige plaatsen een arcering onder het erna volgende segment, ook zoals dit is ingesteld in de Meetcodering. Bijvoorbeeld:

51,163170.497,443872.196,12.871,DP101.mv
52,163177.150,443869.514,13.854,DP101.mv PBM
53,163180.770,443867.908,13.928,DP101.mv
54,163182.146,443867.699,13.924,DP101.mv
55,163183.697,443866.733,14.011,DP101.mv
56,163185.045,443865.856,14.095,DP101.mv PGRS
57,163187.672,443865.362,14.172,DP101.mv PASF
58,163190.602,443863.899,14.362,DP101.mv PASF PASP NP
59,163193.889,443863.058,14.126,DP101.mv PGRS
60,163195.604,443862.738,14.100,DP101.mv PLM
61,163197.412,443862.395,14.027,DP101.mv
62,163198.753,443862.140,13.957,DP101.mv
63,163200.135,443861.705,13.895,DP101.mv
64,163201.422,443861.423,13.459,DP101.mv.wl
65,163202.014,443861.240,12.580,DP101.mv
66,163202.892,443861.159,12.340,DP101.mv
67,163203.772,443860.820,12.470,DP101.mv
68,163204.639,443860.700,12.630,DP101.mv
69,163205.000,443860.639,13.501,DP101.mv.wl
70,163205.848,443860.453,13.991,DP101.mv
71,163206.696,443860.267,14.005,DP101.mv

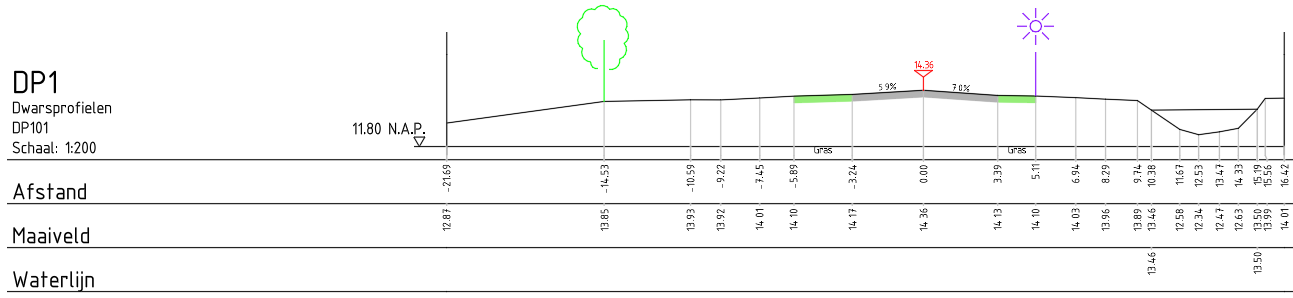

Dit resulteert in het volgende zijaanzicht:





Wat hierbij opvalt is dat op het midden van de weg een code wordt gemeten om aan te geven dat het volgende segment een stukje asfalt is, dat op het gemeten punt een aspunt-symbool wordt geplaatst én dat dit punt het nulpunt in het profiel is.

De instellingen in de Meetcodering zorgen ervoor dat de hoogte als tekst wordt geplaatst in het symbool, dat er een arcering wordt getekend onder het segment en dat er bijvoorbeeld een afschot of stukje tekst wordt geplaatst boven of onder het segment.

Als in het bovenaanzicht ook een symbool getoond moet worden, dan dient daarvoor een aparte puntcode te worden gebruikt die voorkomt in de Meetcodering. Het is niet mogelijk om puntcodes hetzelfde te benoemen als profielpuntcodes. In het volgende voorbeeld is de code 'PBM' een profielpuntcode die een boom als zijaanzicht plaatst en een 'SBM' een puntcode die een boom als bovenaanzicht plaatst:

52,163177.150,443869.514,13.854,DP101.mv PBM SBM

Of in een andere volgorde:

52,163177.150,443869.514,13.854,SBM DP101.mv PBM

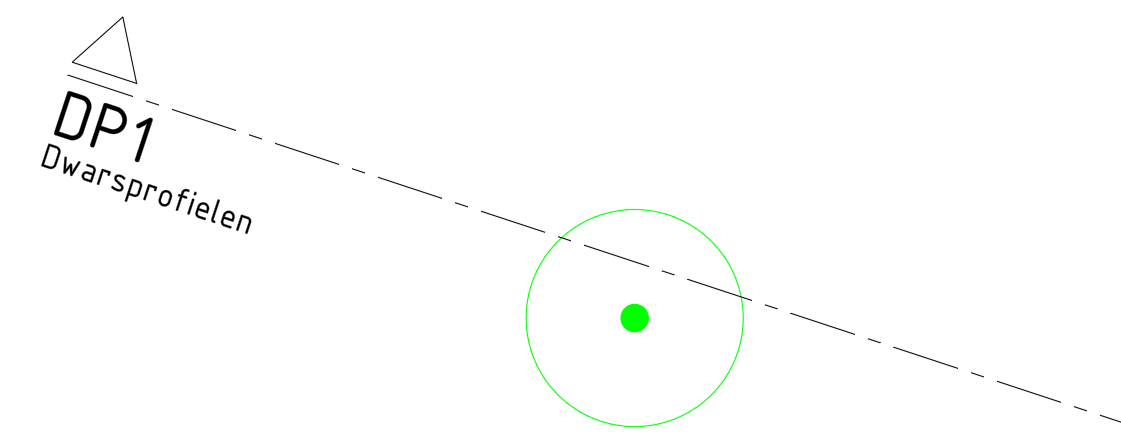

Wat in het bovenaanzicht getoond wordt als boom-symbool:







Projecties zonder profiellijn

Sommige projecties horen niet bij een bepaalde profiellijn, zoals een bovenkant van een leiding in een proefsleuf. Als deze projecties gemeten worden, dan kan het profiellijnnummer achterwege worden gelaten. Bijvoorbeeld het meten van een gasleiding met de code 'PGAS' (deze code moet wel voorkomen in de Meetcodering):

51,163170.497,443872.196,12.871,DP101.mv
52,163177.150,443869.514,13.854,DP101.mv PBM
53,163180.770,443867.908,13.928,DP101.mv
54,163182.146,443867.699,12.924,DP101 PGAS
55,163183.697,443866.733,14.011,DP101.mv
56,163185.045,443865.856,14.095,DP101.mv PGRS
57,163187.672,443865.362,14.172,DP101.mv PASF
58,163190.602,443863.899,14.362,DP101.mv PASF PASP NP
59,163193.889,443863.058,14.126,DP101.mv PGRS
60,163195.604,443862.738,14.100,DP101.mv PLM
61,163197.412,443862.395,14.027,DP101.mv
62,163198.753,443862.140,13.957,DP101.mv
63,163200.135,443861.705,13.895,DP101.mv
64,163201.422,443861.423,13.459,DP101.mv.wl
65,163202.014,443861.240,12.580,DP101.mv
66,163202.892,443861.159,12.340,DP101.mv
67,163203.772,443860.820,12.470,DP101.mv
68,163204.639,443860.700,12.630,DP101.mv
69,163205.000,443860.639,13.501,DP101.mv.wl
70,163205.848,443860.453,13.991,DP101.mv
71,163206.696,443860.267,14.005,DP101.mv

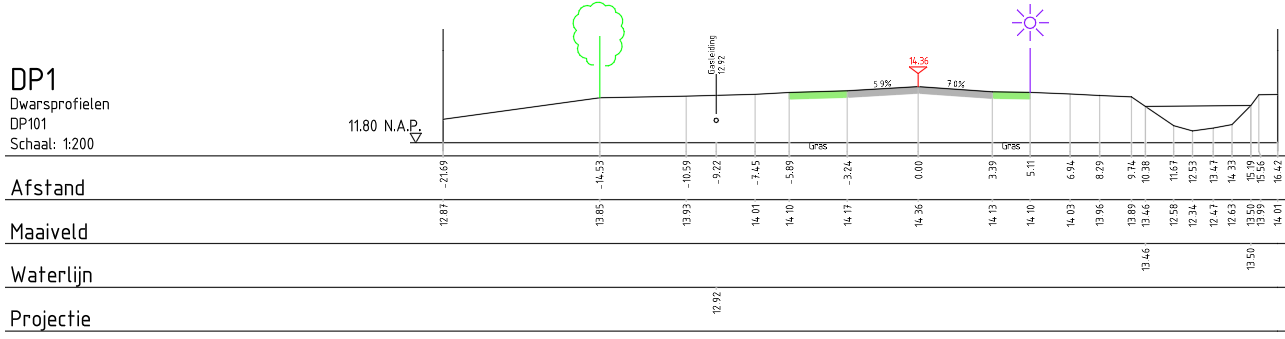

Dit resulteert in het volgende zijaanzicht:





De maatvoering van deze objecten zal in de band 'Projectie' worden geplaatst.
