Profielen

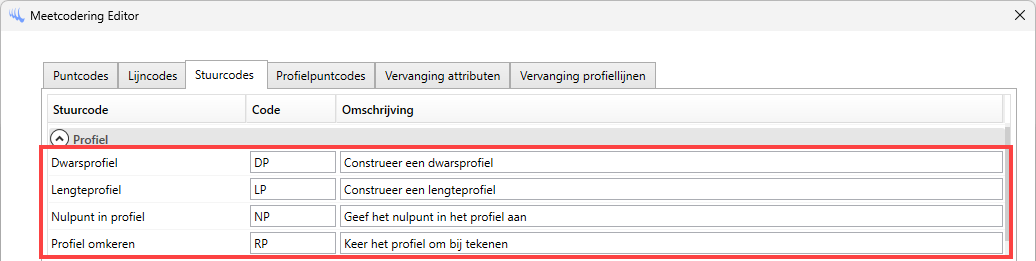

Om profielen te meten, kan de stuurcode worden toegepast die hiervoor is ingesteld in de Meetcodering.



De structuur van coderen van meetpunten in een profiel, werkt als volgt:

[stuurcode][profielnummer].[profiellijnnummer]

Als voorbeeld:

DP101.mv

Geldt een punt ook voor een andere profiellijnnummer, dan kan deze worden toegevoegd waarbij opnieuw een punt wordt toegepast als scheiding.

DP101.mv.wl

Dit punt geldt voor zowel profiellijn 'mv' als 'wl'.



Dwarsprofielen

Een dwarsprofiel wordt gemeten als een serie punten over het beoogde tracé waarbij een alle punten haaks worden geprojecteerd op een rechte lijn tussen het eerste en laatste gemeten punt.



Lengteprofielen

Een lengteprofiel wordt doorlopend gemeten, met elk volgend punt zal de afstand van het lengteprofiel evenredig toenemen.



Nulpunt in profiel

In de afstandsbalk wordt een profiel altijd bemaat vanaf links. Om de nul-maat ergens anders te laten beginnen (bijvoorbeeld hart van de weg), kan een extra stuurcode worden geregistreerd. Deze wordt achter de stuurcode van een profielmeting geplaatst en gescheiden met spaties.

Voorbeeld:

1, 1000.0, 1000.0, 0.0, DP101.mv
2, 1010.0, 1010.0, 0.0, DP101.mv
3, 1020.0, 1020.0, 0.0, DP101.mv NP
4, 1030.0, 1030.0, 0.0, DP101.mv
5, 1040.0, 1040.0, 0.0, DP101.mv

In de afstandsbalk begint de 0.0 op het gemeten punt 3.



Profiel omkeren

Om een profiel andersom te tekenen als is gemeten, bijvoorbeeld om bij meerdere dwarsprofielen zo min mogelijk een weg over te hoeven steken, kan bij één van de meetregels van de profielmeting een extra stuurcode worden geregistreerd die achter de stuurcode van de profielmeting wordt geplaatst en gescheiden met spaties.

Voorbeeld:

1, 1000.0, 1000.0, 0.0, DP101.mv RP
2, 1010.0, 1010.0, 0.0, DP101.mv
3, 1020.0, 1020.0, 0.0, DP101.mv
4, 1030.0, 1030.0, 0.0, DP101.mv
5, 1040.0, 1040.0, 0.0, DP101.mv

Het profiel wordt nu andersom getekend waarbij punt 5 aan de linkerzijde ligt. Deze positie krijgt ook de afstand 0.0m, tenzij een ander nulpunt is geregistreerd in de meting.



Zie voor meer informatie en voorbeelden over het meten van profielen deze pagina.
