Wizard 'Hoeveelheden exporteren'

Druk op de knop [Exporteren] om de Wizard 'Hoeveelheden exporteren' te starten.

LET OP: Alleen van de NLCS-objecten die beschikbaar zijn in de boomstructuur worden de gegevens geëxporteerd. Heeft u bijvoorbeeld in de keuzelijst 'Type NLCS-object:' de keuze "Symbool" gemaakt, dan zullen alleen de gegevens van de NLCS-objecten met Symbolen worden geëxporteerd. In dat geval levert het slechts één werkblad "Symbolen" op. U heeft dus ook door het filteren met deze keuzelijsten veel mogelijkheden om te bepalen welke gegevens worden geëxporteerd.

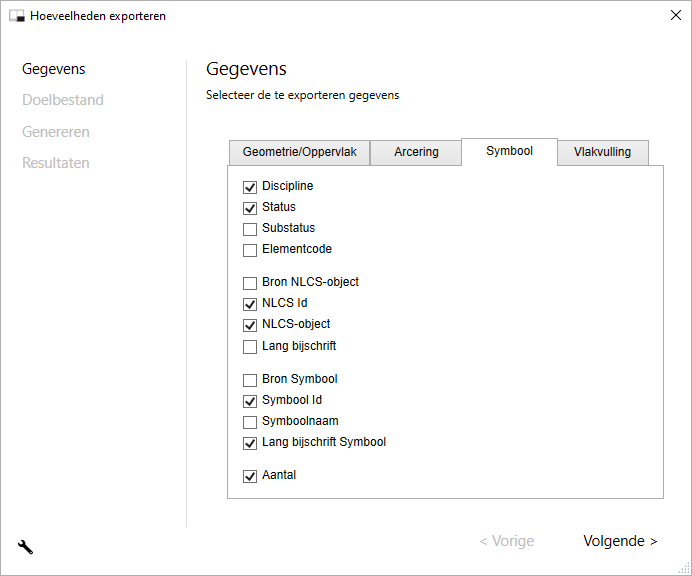

Gegevens

Per type NLCS-object kan worden aangevinkt welke gegevens geëxporteerd moeten worden. Voor Geometrie is dat bijvoorbeeld Aantal, Lengte en Oppervlakte, voor Symbool bijvoorbeeld Aantal en Symboolnaam. Van alle objecten kan ook het lange Bijschrift mee worden geëxporteerd.

TIP: Het meenemen van de id's van de NLCS-objecten, de Arceringen en de Symbolen in de export maakt het mogelijk om de hoeveelheden te koppelen aan uw calculatie-software of boekhoudprogramma.

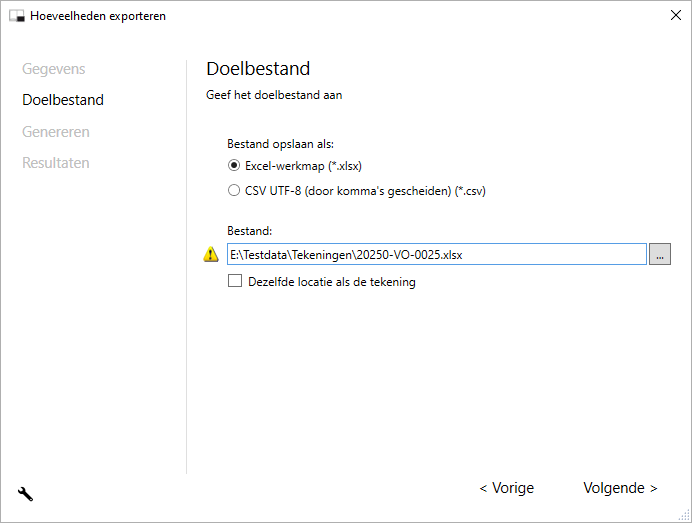

Doelbestand

Geef hier het doelbestand aan: u kan kiezen uit een Excel-bestand of een CSV.

TER INFO: Het CSV-bestand heeft als voordeel dat deze als uitwisselformaat ook in andere programma's dan alleen Microsoft Excel geopend kan worden. Een nadeel van het hier geëxporteerde CSV-bestand is dat de tabellen in één bestand en onder elkaar worden weggeschreven.

Een uitroepteken verschijnt als het bestand al bestaat en zal worden overschreven. Een standaard doellocatie voor de bestanden kunt u vastleggen bij de Instellingen.

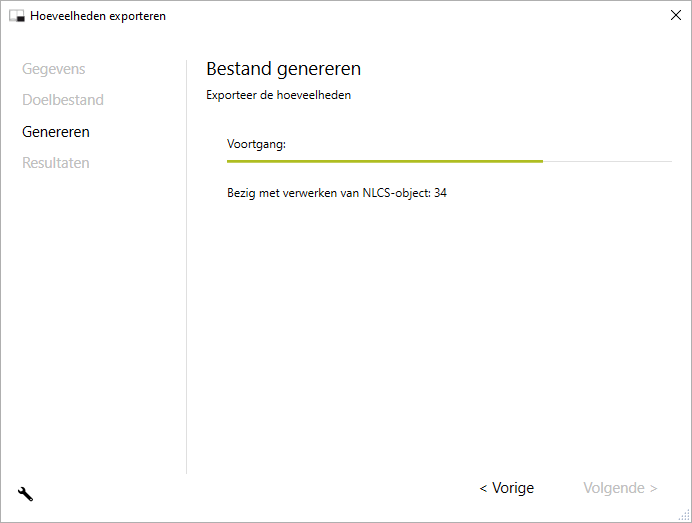

Bestand genereren

Tijdens het genereren van het bestand wordt de voortgang duidelijk weergegeven.

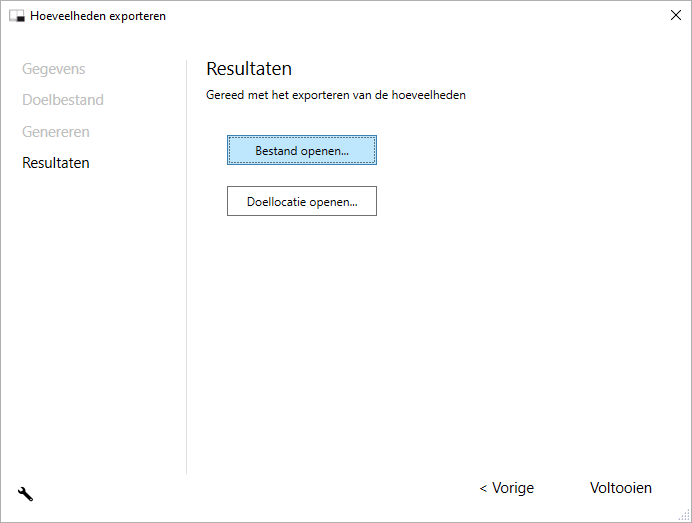

Resultaten

Als het bestand gereed is kunt u de map openen waarin het bestand is opgeslagen, of het document direct openen. Op uw computer moet dan wel Microsoft Excel zijn geïnstalleerd.

Instellingen in de tekening

Alle keuzes die tijdens het doorlopen van de Wizard worden gemaakt worden bewaard in de tekening, en worden weer uitgelezen zodra de Wizard opnieuw wordt gestart. Deze zijn terug te vinden onder de rode AutoCAD knop: “Drawing Utilities” > “Drawing Properties” > tabblad “Custom”.

Algemene instellingen

Via de knop linksonder op de Wizard zijn de algemene instellingen eenvoudig te bereiken en aan te passen. Hierbij wordt het tabblad “NLCS” van de Instellingen geopend.

InfraCAD v8.2
