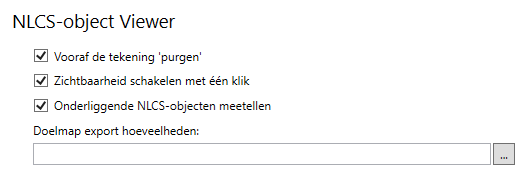

NLCS-object Viewer

Vooraf de tekening 'purgen'

De gebruiker heeft de mogelijkheid om - voordat de tekening wordt gescand - alle ongebruikte symbolen, lagen en stijlen automatisch uit de tekening te laten verwijderen (“purgen”). Standaard is deze optie aangevinkt.

Zichtbaarheid schakelen met één klik

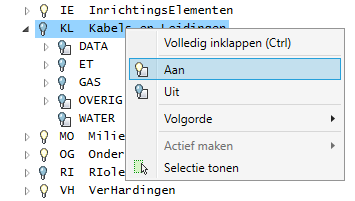

Om te voorkomen dat u telkens per ongeluk de zichtbaarheid van NLCS-objecten door één klik uitschakelt (terwijl u bijvoorbeeld het object alleen maar wilde uitklappen) kan hier het vinkje worden weggehaald. Het aan- en uitschakelen kan dan alleen nog met de opties in het rechtermuisknopmenu:

Is deze optie aangevinkt, dan kan de zichtbaarheid worden geschakeld door op het lampje aan de voorzijde van het NLCS-object te klikken. Standaard is deze optie aangevinkt.

Onderliggende NLCS-objecten meetellen

Wanneer deze optie is aangevinkt worden alle hoeveelheden van de onderliggende objecten van een geselecteerd NLCS-object meegeteld in het overzicht. Het volgende voorbeeld maakt dit duidelijk:

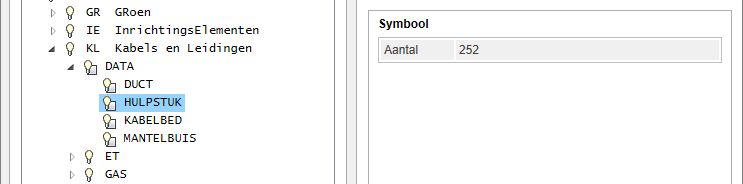

Alle objecten met een blokje bij het lampje hebben hoeveelheden in zich. Het object "HULPSTUK" bijvoorbeeld bevat 252 symbolen, terwijl "KABELBED" 316 Geometrie-lijnen bevat.

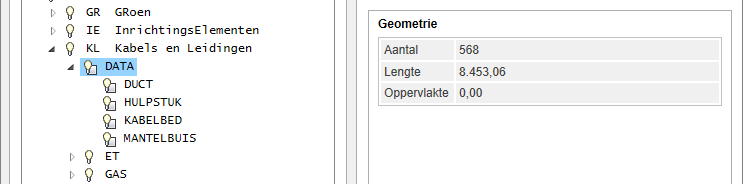

Het object "DATA" daarboven bevat zelf 568 Geometrie-lijnen. Als de optie 'Onderliggende NLCS-objecten meetellen' is uitgeschakeld wordt alleen deze hoeveelheid getoond. Is "KL Kabels en Leidingen" geselecteerd, dan zal het overzicht leeg zijn.

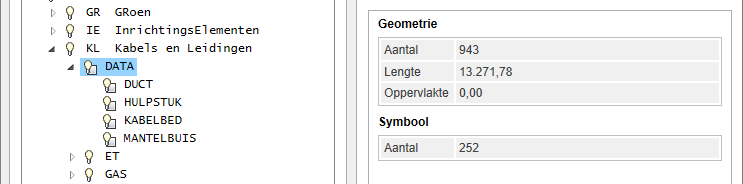

Is de optie wel aangevinkt, dan wordt bij "DATA" niet alleen de eigen hoeveelheid getoond, maar ook de optelsom van de hoeveelheden van alle onderliggende NLCS-objecten. Dus ook de 252 symbolen van "HULPSTUK" en de Geometrie-lijnen van de andere objecten. Is "KL Kabels en Leidingen" geselecteerd, dan zal naast de hoeveelheden van "DATA" ook die van "ET" en "GAS" worden meegeteld.

Doelmap export hoeveelheden

Is het veld ‘Doelmap export hoeveelheden’ niet ingevuld, dan wordt standaard het bestand opgeslagen in de map “(Mijn) Documenten” van de gebruiker. Tenzij in de wizard 'Hoeveelheden exporteren' de optie "Dezelfde locatie als de tekening" is aangevinkt en de tekening al eens is opgeslagen. Als het veld wel is ingevuld met de naam van een bestaande map, dan worden alle exportbestanden in deze map opgeslagen. Het is mogelijk om in het pad omgevingsvariabelen toe te passen (bijvoorbeeld %username%).
