Overzichten

In de overzichten worden de eigenschappen, details en hoeveelheden van de NLCS-objecten getoond.

Tabbladen

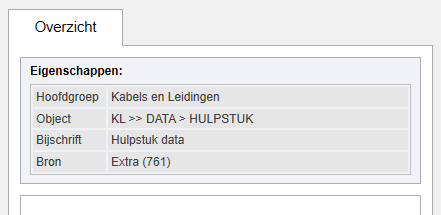

Wordt er gescand terwijl "Hoeveelheden bepalen" is uitgeschakeld, dan zal alleen het tabblad "Overzicht" beschikbaar zijn. Bovenaan op dit tabblad worden van het in de boomstructuur geselecteerde NLCS-object de NLCS eigenschappen getoond. Bijvoorbeeld het id van het NLCS-object (761) en de bibliotheek waarin het NLCS-object gevonden kan worden (Extra):

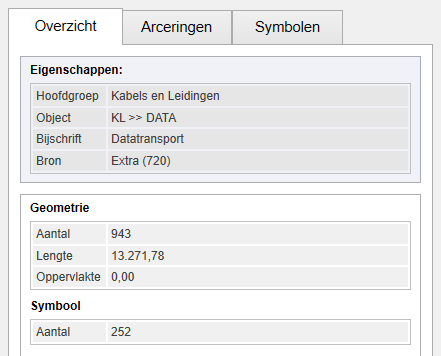

Is bij het scannen de optie "Hoeveelheden bepalen" aangevinkt, dan zullen de tabbladen "Arceringen" en "Symbolen" ook beschikbaar zijn:

Op het tabblad "Overzicht" wordt nu onder de NLCS-eigenschappen ook een overzicht getoond van alle hoeveelheden die behoren bij het geselecteerde NLCS-object, met of zonder de onderliggende NLCS-objecten (zie "Onderliggende NLCS-objecten meetellen" bij de Instellingen).

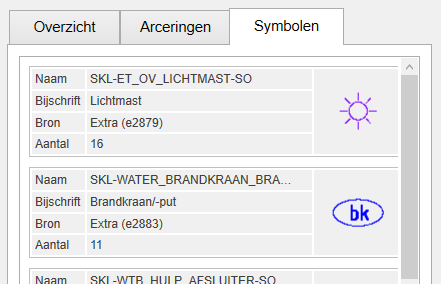

De tabbladen "Arceringen" en "Symbolen" tonen de bij het geselecteerde NLCS-object (en onderliggende NLCS-objecten) aanwezige Arceringen en Symbolen. Naast de NLCS eigenschappen worden hiervan ook het aantal (en bij Arceringen ook de oppervlakte) getoond.
