NLCS-objecten

HANDLEIDING INFRACAD

NLCS-objecten

De boomstructuur met NLCS-objecten is vergelijkbaar met die van een "Objectbibliotheek" scherm. Ook hier is de structuur opgebouwd uit Hoofdgroepen met daaronder (sub)objecten, identiek aan de opbouw van de NLCS-bibliotheek.

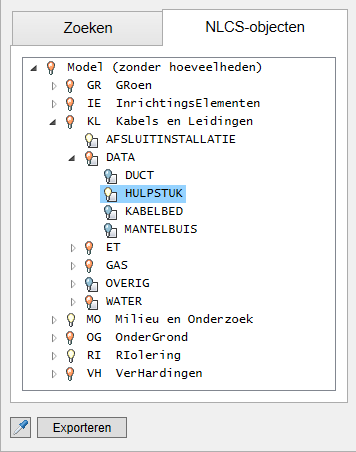

Boomstructuur met Hoofdgroepen en (sub)objecten

Zoeken

Ook hier is het tabblad "Zoeken" aanwezig. Zoek bijvoorbeeld naar "HULPSTUK" en dubbelklik op het zoekresultaat: het object "HULPSTUK" wordt vervolgens in de boomstructuur in beeld gebracht.

Entity selecteren

Net als bij de 'Objectbibliotheek' schermen zit ook hier linksonder een knop 'Entity selecteren'. Als daarmee een Entity in de tekening wordt geselecteerd zal het NLCS-object hiervan in de boomstructuur worden opgezocht en actief in beeld komen (mits deze hier aanwezig is).

Elk NLCS-object is aan de voorzijde voorzien van een icoontje. De betekenis van de icoontjes is als volgt:

	Alle lagen van alle onderliggende NLCS-objecten staan AAN. Het object bevat zelf geen lagen (en Entities).
	Het object heeft zowel onderliggende NLCS-objecten die AAN staan als NLCS-objecten die UIT staan. Maar het kan ook één onderliggend NLCS-object zijn die meerdere lagen heeft die AAN en UIT staan. Het object bevat zelf geen lagen (en Entities).
	Alle lagen van alle onderliggende NLCS-objecten staan UIT. Het object bevat zelf geen lagen (en Entities).
	Idem als , maar het object bevat zelf ook lagen (en Entities), die bovendien allemaal AAN staan.
	Idem als , maar het object bevat zelf ook lagen (en Entities), die AAN of UIT staan.
	Idem als , maar het object bevat zelf ook lagen (en Entities), die bovendien allemaal UIT staan.
