AAN en UIT schakelen

De NLCS-objecten in de boomstructuur zijn aan de voorzijde voorzien van een icoontje met een lampje. Wordt op dit lampje geklikt, dan kan de weergave van de bij het NLCS-object behorende lagen (en die van alle onderliggende subobjecten) AAN of UIT worden geschakeld. Wilt u dit voorkomen, dan kan bij de Instellingen de optie "Zichtbaarheid schakelen met één klik" worden uitgevinkt.

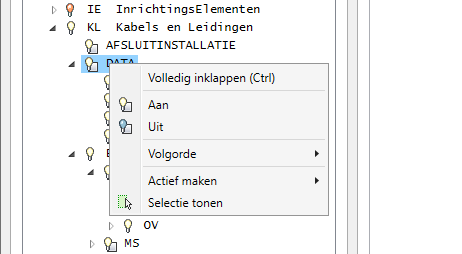

Wanneer met de rechtermuisknop op een NLCS-object wordt gedrukt verschijnt het volgende rechtermuisknopmenu:

In dit menu heeft u ook de mogelijkheid om de lagen van het NLCS-object AAN of UIT te schakelen.

TER INFO: Is een Viewport actief, dan wordt van de betreffende lagen de "VP Freeze" instelling AAN of UIT geschakeld!

Voorbeeld 1: Achtergrond uitschakelen

Wilt u alleen de achtergrond (de Vlakvulling) uitschakelen en de rest van de tekening zichtbaar houden? Scan het Model (zonder hoeveelheden) en druk in de boomstructuur op het lampje van het hoofdobject zodat alle lampjes aan staan. Kies nu in de keuzelijst "Type NLCS-object:" voor "Vlakvulling"; de inhoud van de boomstructuur zal nu worden aangepast. Druk vervolgens weer op het lampje van het hoofdobject zodat alle lampjes uit staan.

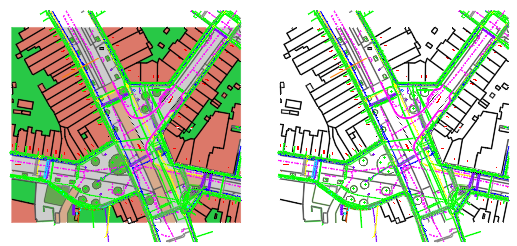

De tekening met en zonder de Vlakvulling

Voorbeeld 2: Kabels en leidingen uitschakelen

Wilt u de de kabels en leidingen uitschakelen maar alle bijbehorende bovengrondse Symbolen (zoals kasten, lichtmasten en brandkranen) in beeld houden? Kies dan in de keuzelijst "Type NLCS-object:" voor "Geometrie" en druk vervolgens op het lampje van de Hoofdgroep "KL Kabels en Leidingen" zodat deze uit staat. Doe eventueel hetzelfde bij de Hoofdgroep "RI Riolering".

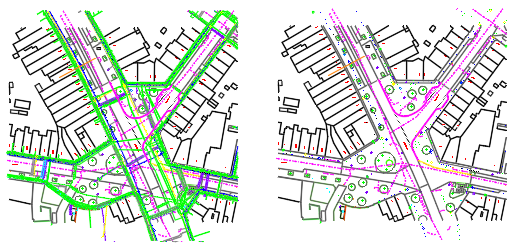

De tekening met en zonder de kabels en leidingen

InfraCAD v8.2
