Filteren

Bij het scannen van de tekening worden alle bij de selectie behorende lagen vertaald naar NLCS-objecten. Deze worden verzameld en weergegeven in de boomstructuur. Tegelijk worden daarbij de keuzelijsten met NLCS eigenschappen gevuld. Met deze keuzelijsten is het mogelijk de in de boomstructuur getoonde NLCS-objecten te filteren.

Deze verzameling keuzelijsten is goed te vergelijken met de "Actieve instellingen" van de NLCS-module:

Actieve instellingen van de NLCS-module

Filter mogelijkheden van de NLCS-object Viewer

Dynamische inhoud

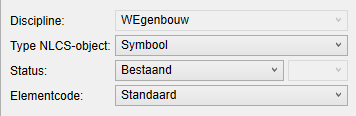

De keuzelijsten worden na het scannen dynamisch gevuld: alleen de werkelijk in de tekening toegepaste NLCS eigenschappen zijn aanwezig. In het volgende voorbeeld zijn alle gescande NLCS-objecten alleen aan de Discipline "WEgenbouw" gekoppeld, het kiezen van een andere Discipline is niet mogelijk:

In dit voorbeeld kan bij "Status:" alleen gekozen worden voor "Bestaand" of "Nieuw", de opties "Tijdelijk" en "Vervallen" zijn niet aanwezig.
