Eigenschappen wijzigen

De eigenschappen van door de Gebruiker toegevoegde (groene) Symbolen mogen worden aangepast, die van de zwarte Symboolnamen niet.

Symboolnaam

Wanneer u de naam van een Symbool aanpast, en deze komt vervolgens overeen met een bestaande naam, dan zal ook hier het programma vragen of het Symbool mag worden ‘overruled’ of vervangen. Het programma wijzigt vervolgens de naam van het DWG bestand, en vervangt eventueel het oude bestand.

Tijdens het invoeren van de naam zal InfraCAD controleren welke karakters u invoert:

een - teken zal automatisch worden vervangen door een _ teken

de tekst wordt automatisch weergegeven in hoofdletters

de tekens < > / \ “ : ; ? * |, = ‘ zijn niet toegestaan en worden genegeerd

Met behulp van het tekstveld “Naamdeel” en de bijbehorende opties heeft u de mogelijkheid naamdelen toe te voegen of te vervangen voor meerdere symboolnamen tegelijk.

Status

Het is mogelijk vier statusvarianten van een Symbool te maken en toe te voegen in de bibliotheek. Een voorbeeld van de toepassing ervan, en het gemak waarmee met behulp van de wijzigingsknoppen van de ‘NLCS-module’ kan worden gewisseld van verschijningsvorm is hier weergegeven.

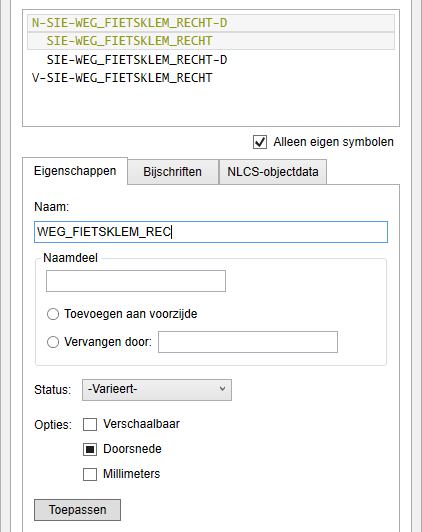

TIP: De eigenschappen van Symbolen kunnen tegelijkertijd worden gewijzigd. Selecteer meerdere Symbolen met behulp van de [Shift] of de [Ctrl] toets. Variërende eigenschappen worden aangegeven met “-Varieert-“ of met een vierkantje bij de opties.

Verschaalbaar

Is de optie “Verschaalbaar” geselecteerd, dan zal aan de Symboolnaam de optie “SO” worden toegevoegd. Bij het plaatsen van een symbool in de tekening zal deze de bij de 'Actieve instellingen' geselecteerde schaal krijgen. Heeft een Symbool niet de optie “SO” (Verschaalbaar), dan is de schaal gelijk aan 1.

Doorsnede

Kiest u voor de optie “Doorsnede”, dan zal aan de Symboolnaam de optie “D” worden toegevoegd. Alleen als dan bij de 'Actieve instellingen' bij de Elementcode de waarde “Doorsnede” is geselecteerd kan het Symbool in de actieve tekening worden geplaatst. Heeft een Symbool niet de optie “D”, dan kan deze alleen worden geplaatst als de Elementcode “Standaard” actief is.

Millimeters

Het kenmerk “MM” moet volgens de richtlijnen van de NLCS worden toegekend aan een symboolnaam wanneer het symbool in millimeters is getekend. InfraCAD doet hiermee verder niets, het programma gebruikt hiervoor de Units instellingen die in het symbool zelf zijn opgeslagen.

LET OP: Zorg ervoor dat de symboolnaam overeenstemt met de Units instellingen in het symbool. Kies bij het toepassen van de functie “Symbolen optimaliseren” voor de juiste “Eenheid:”.

LET OP: Het programma voegt zelf de afkortingen van de Symboolbibliotheek en de status toe aan het begin van de naam, evenals (een combinatie van) de opties “SO”, “D” en “MM” die aan het einde worden geplaatst. Worden deze ook ingevoerd in het veld “Naam:”, dan kan dit tot ongewenste Symboolnamen leiden.
