Symbolen optimaliseren

Wilt u zelf gemaakte Symbolen toevoegen aan de bibliotheek, let dan op het volgende: InfraCAD gebruikt de preview van een DWG bestand om het Symbool als afbeelding weer te geven in de ‘NLCS-module’ en de zoekschermen. De wijze waarop deze preview in het bestand wordt opgeslagen kan de kwaliteit van de afbeelding en de performance van het programma beïnvloeden. Gebruik daarom de functie “Symbolen optimaliseren” om het bestand op te slaan.

TER INFO: InfraCAD maakt voor het tonen van de Symbolen in de bibliotheken standaard gebruik van de Windows functionaliteit voor het weergeven van "previews" van bestanden. Het kan gebeuren (bijvoorbeeld door het installeren en verwijderen van AutoCAD versies) dat deze functionaliteit voor DWG bestanden niet meer goed functioneert: dit is te controleren door met Windows Verkenner een map met tekeningen te openen en bij "Beeld" te kiezen voor "Grote pictogrammen". Als er geen afbeeldingen van de tekeningen in beeld komen is dit probleem op uw computer aanwezig.

Een andere methode om het probleem vast te kunnen stellen is de functie "ICDTESTPREVIEWS" op de commandoregel uit te voeren.

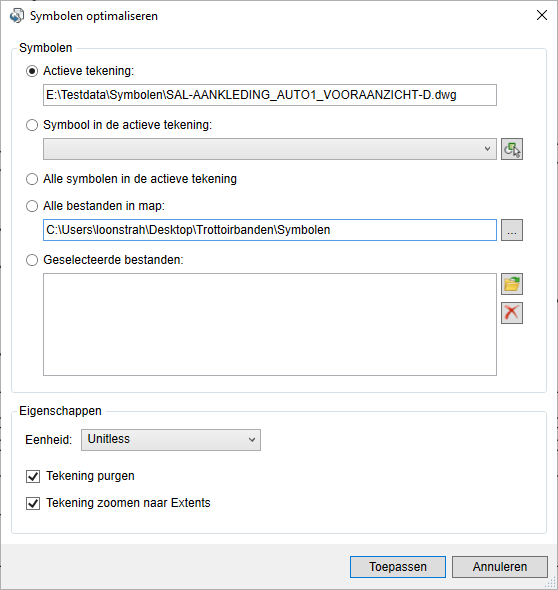

Klik bij ‘Symbool’ op het pijltje van de keuzeknop en klik op ‘Symbolen optimaliseren’ terwijl u de [Ctrl] toets ingedrukt houdt; het dialoogvenster “Symbolen optimaliseren” zal verschijnen. De functie kan ook worden gestart door “ICDOPTIMIZESYMBOLEN” op de commandoregel uit te voeren.

U heeft hier meerdere mogelijkheden om de te optimaliseren Symbolen te selecteren:

Actieve tekening

Na het drukken op “Toepassen” wordt de actieve tekening als Symbool geoptimaliseerd opgeslagen.

LET OP: Sluit het bestand na het optimaliseren af zonder deze opnieuw met het AutoCAD-commando “Save” op te slaan!

Symbool in de actieve tekening

Selecteer een naam uit de lijst met symboolnamen binnen de actieve tekening en druk op “Toepassen”. Na het vastleggen van de doelnaam wordt het Symbool als nieuw bestand aangemaakt en vervolgens geopend, geoptimaliseerd opgeslagen en weer afgesloten.

Alle symbolen in de actieve tekening

Na het drukken op “Toepassen” wordt u gevraagd de doelmap te selecteren. Vervolgens worden alle symbolen in de actieve tekening als nieuwe bestanden aangemaakt. De bestanden worden vervolgens één voor één geopend, geoptimaliseerd opgeslagen en ten slotte weer afgesloten.

Alle bestanden in map:

Na het drukken op “Toepassen” worden alle symbolen in de geselecteerde map één voor één geopend, geoptimaliseerd opgeslagen en weer afgesloten.

Geselecteerde bestanden:

U kunt eerst zelf bestanden op schijf selecteren, die vervolgens worden opgenomen in een lijst. Na het drukken op “Toepassen” worden alle bestanden één voor één geopend, geoptimaliseerd opgeslagen en weer afgesloten.

Eigenschappen

Bij ‘Eigenschappen’ kunt u keuzes maken om de tekening vooraf op te schonen (te ‘purgen’) en alle aanwezige entities volledig in beeld te brengen (‘Zoom Extents’). Om te voorkomen dat onnodig niet gebruikte lagen in het Symbool blijven bewaard wordt vooraf de laag “0” actief gemaakt.

LET OP: Een belangrijke instelling is de Eenheid: kies hier voor ‘Unitless’ als u het symbool als “verschaalbaar” Symbool wilt toepassen (“-SO”), kies voor Millimeters of Meters als het een Symbool met een vaste grootte is.

De functie zorgt ervoor dat de gekozen Eenheid op een correcte wijze in het Symbool wordt vastgelegd, zodat u bij het invoegen van uw Symbolen met behulp van InfraCAD geen schaalproblemen zult ondervinden.

Bij het optimaliseren krijgt het Symbool bestand een preview met een witte achtergrond waarna deze als AutoCAD 2010 tekening wordt opgeslagen. Voor een optimale weergave van het symbool in de preview is het verstandig het tekenscherm een lengte-breedte verhouding van ongeveer 4 x 3 te geven.

Het optimaliseren van meerdere bestanden tegelijk wordt uitgevoerd met behulp van een “script”: het proces kan worden afgebroken door het AutoCAD scherm aan te klikken en op de [Escape] knop te drukken. Als er te optimaliseren bestanden in AutoCAD geopend (actief) zijn, dan wordt dit gemeld en wordt het proces niet gestart.
