Eigenschappen bijwerken

Met behulp van de bijwerkknoppen kunt u op eenvoudige wijze groepsgewijs of stuk voor stuk Entities in de tekening selecteren, waarna deze op de volgende wijze worden bijgewerkt:

 ‘Discipline bijwerken’

Deze knop zorgt ervoor dat een geselecteerde Entity op een (nieuwe) laag wordt geplaatst waarvan de naam de afkorting van de actieve Discipline in zich heeft. De naam en de eigenschappen van deze laag wijken verder niet af van de oude.

 ‘Schaal bijwerken’

Met deze knop wordt een geselecteerde Entity op een laag geplaatst waarvan de naam eindigt met de actieve schaal. De naam en de eigenschappen van deze laag wijken verder niet af van de oude.

Wel worden alle geselecteerde Arceringen, Symbolen, Teksten, Maatvoeringen en MLeaders daadwerkelijk verschaald, met inbegrip van de eigenschappen van alle bijbehorende stijlen.

 ‘Status bijwerken’

De knop zorgt ervoor dat een geselecteerde Entity op een laag wordt geplaatst waarbij de actieve status (eventueel met substatus nummer 01 tot 99) in de naam is verwerkt. De naam van deze laag wijkt verder niet af van de oude. Wel worden de eigenschappen van de laag zoals kleur en lijntype aangepast.

Bovendien worden alle geselecteerde Symbolen vervangen door een versie die past bij de actieve status.

 ‘Elementcode bijwerken’

Met deze knop wordt een geselecteerde Entity op een laag geplaatst waarbij de actieve elementcode in de laagnaam is opgenomen. De naam van de nieuwe laag zal verder niet afwijken van de oude. Wel worden de eigenschappen van de laag zoals kleur en lijntype aangepast.

Symbolen die niet overeenstemmen met de actieve elementcode worden niet aangepast (bijvoorbeeld het bovenaanzicht van een drempel, terwijl de elementcode “Doorsnede” actief is).

 ‘Eigenschappen bijwerken naar actieve objecten’

Met behulp van deze knop wordt een geselecteerde Entity volledig bijgewerkt naar alle op dat moment actieve instellingen op de NLCS-module: geselecteerde Geometrie wordt bijwerkt, Arceringen en Symbolen worden vervangen, Maatvoeringen worden naar één stijl gebracht etc.

 'Geometrie - Oppervlak bijwerken'

Deze knop zet in de tekening aanwezige Geometrie om in Oppervlak en vice versa.

Het volgende voorbeeld laat zien hoe eenvoudig een deel van de tekening omgezet kan worden van de status ‘Bestaand” naar de status “Vervallen”:

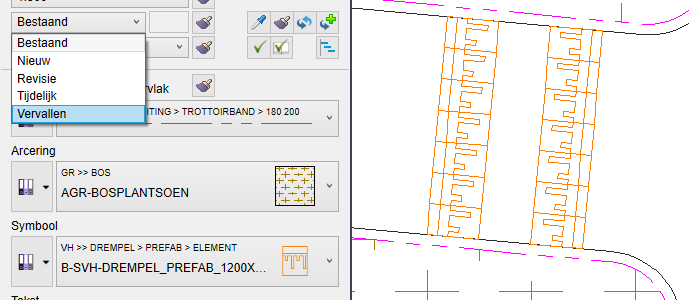

Zet de status van ‘Bestaand’ om naar ‘Vervallen’.

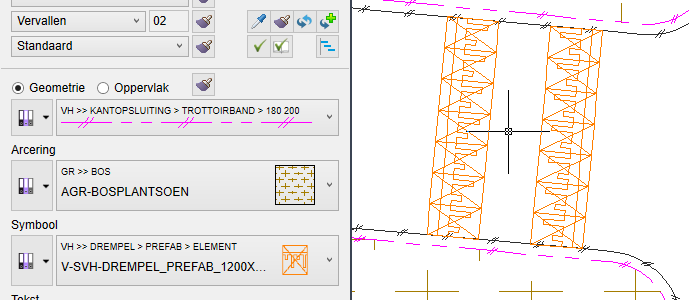

Klik op de knop ‘Status bijwerken’ en selecteer in de tekening de Entities die u wilt aanpassen.

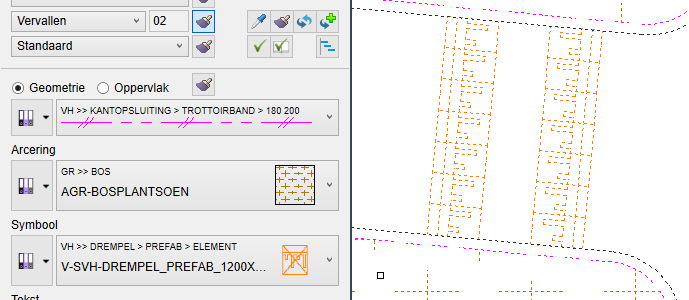

De eigenschappen van de Geometrie zijn aangepast, en de Symbolen van de drempel zijn vervangen door de “Vervallen” versie ervan.

TER INFO: Alle bijwerkfuncties kunnen na het beëindigen opnieuw worden herhaald door de [Enter] toets in te drukken.

Met de volgende uitzondering: als in de tekening een voorselectie actief is wordt deze selectie bijgewerkt. De [Enter] toets zal deze actie dan niet herhalen, pas als zonder voorselectie op de bijwerkknop is gedrukt is het herhalen met de [Enter] toets mogelijk.

Voorselectie bij deze bijwerkknoppen is erg functioneel bij het herstellen van entities met NLCS Controle en Herstel.
