De NLCS-objecten bekijken

Na het uitvoeren van een scan is de boomstructuur gevuld met NLCS-objecten. Met behulp van de keuzelijsten kan de inhoud van de boomstructuur worden gefilterd: alleen die NLCS-objecten zijn beschikbaar die passen bij de keuzes in de keuzelijsten. Door een NLCS-object te selecteren wordt een overzicht met NLCS-eigenschappen en eventueel de hoeveelheden ervan getoond. U heeft de volgende mogelijkheden om de NLCS-objecten nader te bekijken:

Door de NLCS-objecten bladeren

Selectie tonen

Actief maken

TIP: Wilt u snel een overzicht van hoe en waar een specifiek NLCS-object in de tekening wordt toegepast? Kies dan voor de scanmethode "NLCS-object" en selecteer een Entity in de tekening: de hoeveelheden van alle bij dit NLCS-object behorende Entities worden in het overzicht weergegeven.

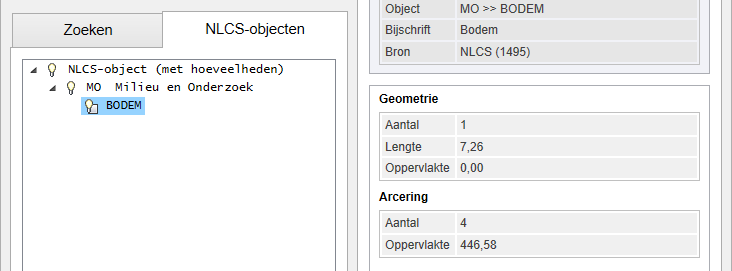

In het volgende voorbeeld bevat het geselecteerde NLCS-object zowel Geometrie als Arceringen:

Met "Selectie tonen" kan vervolgens alle bijbehorende Entities in de tekening worden geselecteerd en in beeld worden gebracht.
