Tabellen beheren

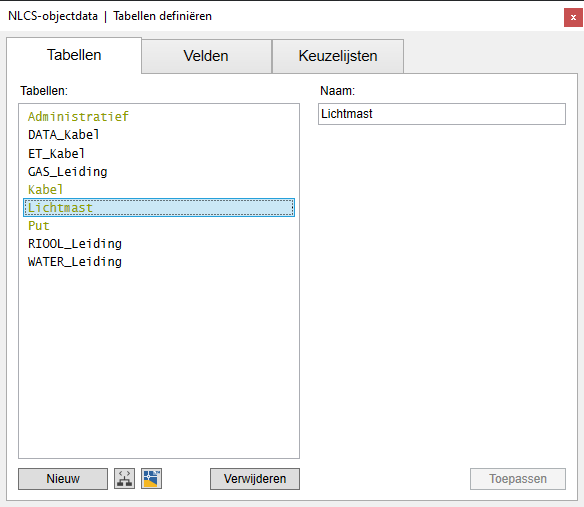

Op het tabblad "Tabellen" kunnen de tabellen worden beheerd:

Hier is duidelijk te zien dat de functionaliteit volledig is geintegreerd in de structuur van de NLCS-bibliotheek:

•De zwarte tabelnamen zijn van tabellen die zijn opgenomen in de NLCS-bibliotheek, de Extra-bibliotheek of een actieve Project-bibliotheek. Deze tabelnamen kunnen hier niet worden aangepast, de tabellen kunnen ook niet worden verwijderd.

•De groene tabelnamen zijn door u zelf toegevoegd en zijn dus opgenomen in de Gebruiker-bibliotheek, de tabelnaam kan hier wel worden gewijzigd. Verwijderen is dan ook mogelijk.

•Een tabelnaam is ook groen wanneer aanpassingen zijn gedaan aan de velden van de tabel. Er is dan een kopie van de tabel in de Gebruiker-bibliotheek opgeslagen.

Tabel toevoegen

Met de knop [Nieuw] kan een tabel worden toegevoegd. In het tekstvak bij "Naam:" kan de tabelnaam direct worden gewijzigd. Het toepassen van een bestaande tabelnaam is niet mogelijk.

Tabellen importeren

Met behulp van de knop 'Tabellen importeren uit XSD" kan een tabel worden ingelezen uit een XSD bestand. Op die wijze kunt u tabellen die door derden zijn aangeleverd toevoegen aan de NLCS-bibliotheek. Heeft u de data van derden al geimporteerd in de tekening? Dan kan dit ook met de knop 'Tabellen importeren uit tekening': de in de tekening opgeslagen tabeldefinities worden dan uitgelezen om toegevoegd te kunnen worden aan de NLCS-bibliotheek.

Tabelnaam wijzigen

In het tekstvak bij "Naam:" kan de tabelnaam worden gewijzigd. Druk daarna op [Toepassen] om de wijziging te bevestigen.

TER INFO: Wanneer de naam van de tabel wordt aangepast wordt direct gecontroleerd of deze tabel ook is toegepast bij de tabelkoppelingen, de voorkeuren en de posities. Is dit het geval, dan wordt ook daar de tabelnaam aangepast.

TIP: Wilt u een bestaande tabel (opgenomen in bijvoorbeeld de Extra-bibliotheek) gebruiken als basis voor een nieuwe tabel? Pas dan de tabelnaam aan. Er wordt dan een kopie van de tabel aangemaakt in de Gebruiker-bibliotheek, de nieuwe tabelnaam wordt toegevoegd in de lijst met namen.

Tabel verwijderen of herstellen

Met de knop [Verwijderen] kan een tabel uit de Gebruiker-bibliotheek worden verwijderd. Dit is met een tabel uit een andere bibliotheek niet mogelijk. Zijn de velden van een tabel uit een andere bibliotheek gewijzigd, dan kan met dezelfde knop (nu [Herstellen]) de tabel worden hersteld. De kopie wordt dan uit de Gebruiker-bibliotheek verwijderd.
