Presentatie



Voor het weergeven van punten en puntvormige annotaties in de tekening, kunnen diverse stijlen worden beheerd in de editor.

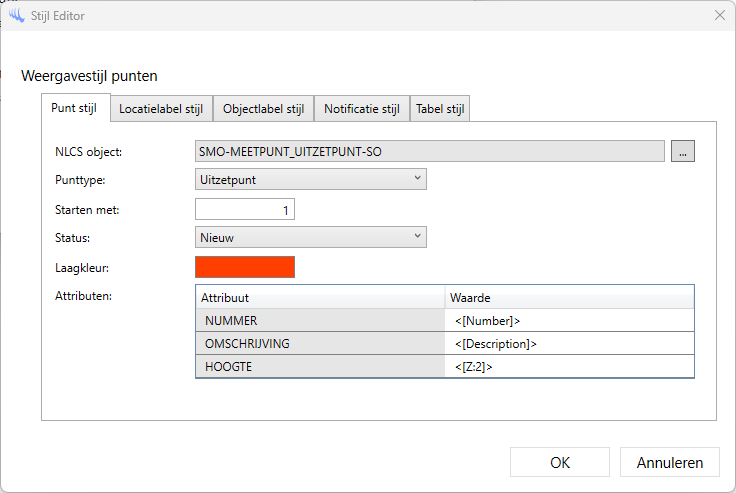

Punt stijl

Voor uitzetpunten kan een NLCS symbool worden gekozen. Als het symbool dat het uitzetpunt voorstelt, ook attributen bevat, kan deze worden voorzien van tekst, of naamtemplates welke vervangen worden tijdens het plaatsen.

Als het symbool ook Visibility States bevat, dan kan één ervan worden geselecteerd als punttype.

Een puntengroep begint altijd met een nummer. Hier kan worden aangegeven wat het initiële startnummer is voor een nieuwe groep.

De default NLCS status van een puntengroep kan hier worden ingesteld.

De kleur van nieuw te maken puntengroepen kan hier worden ingesteld.

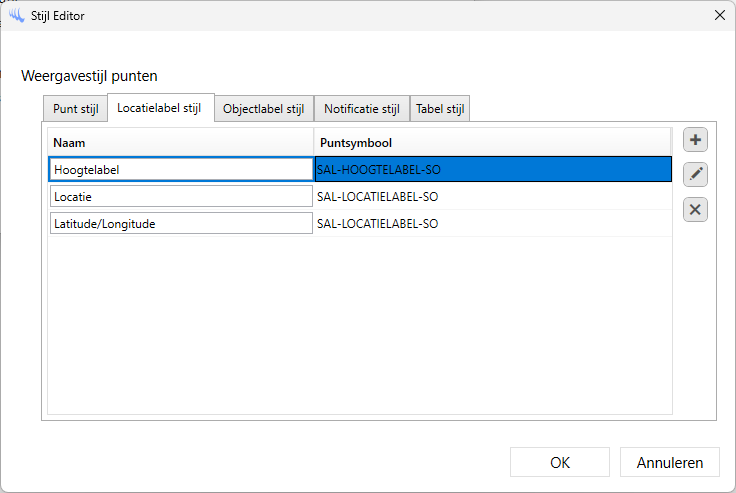

Locatielabel stijl

Locaties kunnen in de tekening worden gelabeld. Denk aan een XY punt, of een hoogte. De labels worden in de tekening geplaatst als symbool. Er kunnen meerdere locatielabel stijlen worden gemaakt die bij het plaatsen gekozen kunnen worden. Als het symbool dat een locatielabel voorstelt, ook attributen bevat, kan deze worden voorzien van tekst, of naamtemplates welke vervangen worden tijdens het plaatsen.

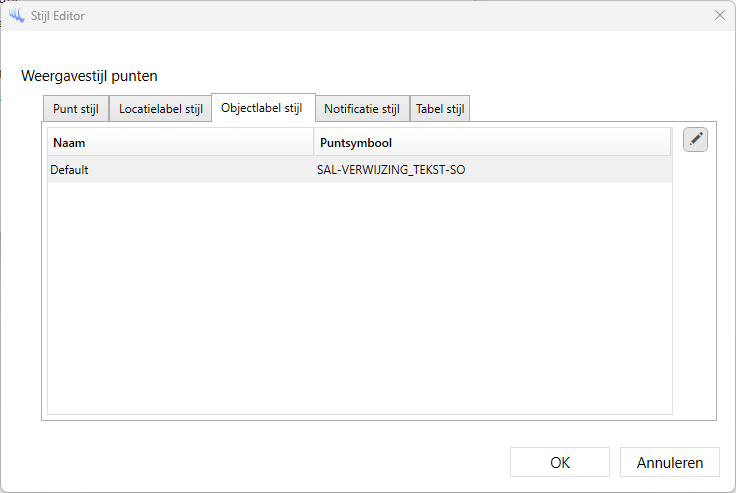

Objectlabel stijl

Objecten die in de tekening geannoteerd moeten worden, zoals de Volume Surface Boundary gebieden, worden geplaatst als NLCS symbool. Als het symbool dat een object voorstelt, ook attributen bevat, kan deze worden voorzien van tekst, of naamtemplates welke vervangen worden tijdens het plaatsen.

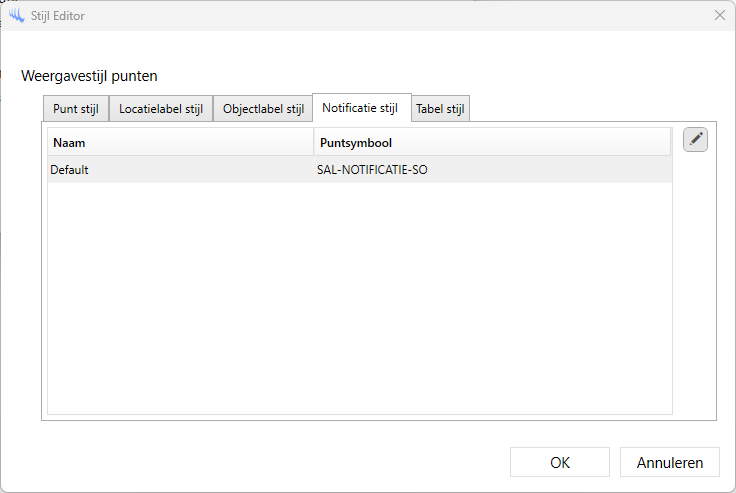

Notificatie stijl

Notificaties in de tekening worden gepresenteerd met een NLCS symbool. Als het symbool dat een notificatie voorstelt, ook attributen bevat, kan deze worden voorzien van tekst, of naamtemplates welke vervangen worden tijdens het plaatsen.

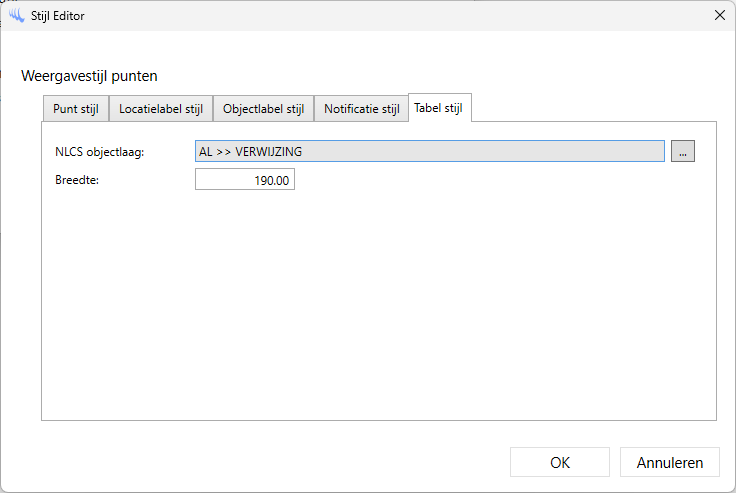

Tabel stijl

Bij diverse functies waar punten worden geplaatst, is het mogelijk om een AutoCAD Table te plaatsen. Het is mogelijk om aan te geven op welke NLCS laag deze geplaatst dient te worden en wat de breedte moet zijn in tekening units.
