Volume Surface Boundary



Deze functie is alleen beschikbaar als InfraCAD CE is gestart in Civil 3D.

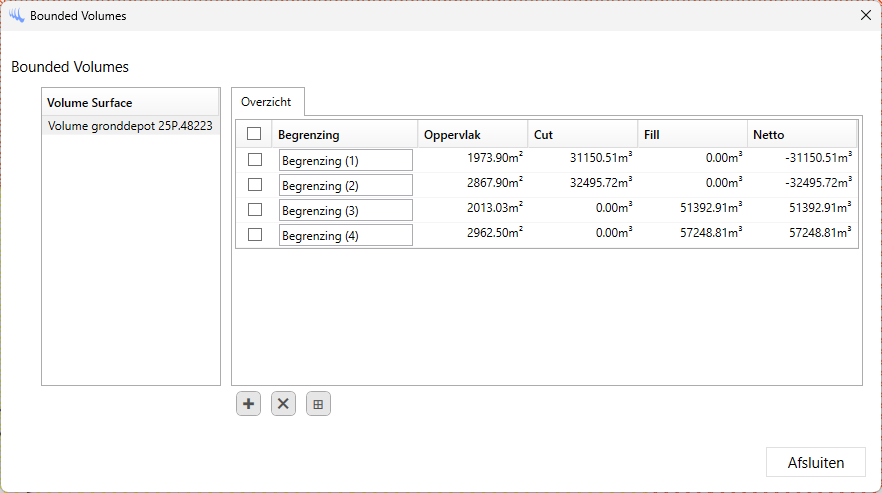

Om een overzicht te maken van Bounded Volumes, kan met het dialoogvenster nieuwe begrenzingen worden getekend en gepresenteerd in een tabel.

Als er meerdere Volume Surfaces zijn, dan kan de gewenste Volume Surface aan de linkerzijde worden geselecteerd. Rechts verschijnt een lijst met bijbehorende begrenzingen en de volumes.

Door dubbel te klikken op een Volume Surface, of via de rechter muisknop, kan worden ingezoomd op de Volume Surface. Door dubbel te klikken op een begrenzing of via de rechter muisknop, kan worden ingezoomd op de begrenzing.

Een nieuwe begrenzing kan worden gemaakt met de plus-knop. Er kan nu een begrenzing worden getekend.

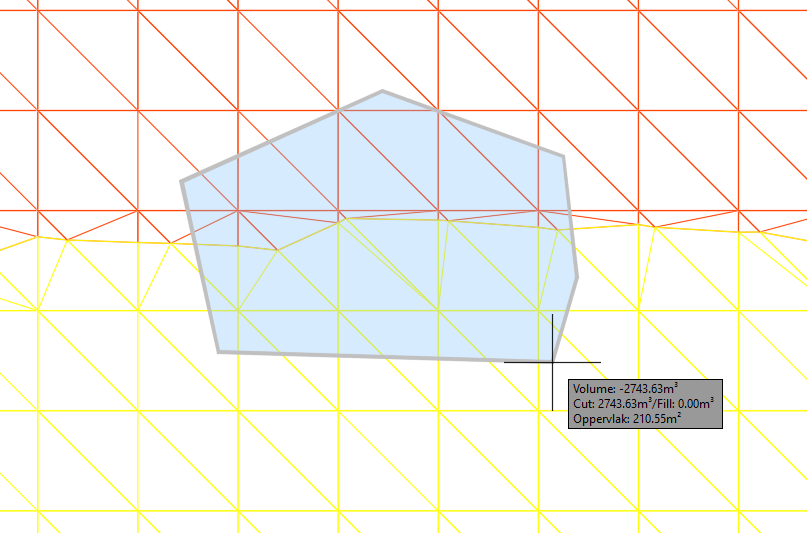

Tijdens het tekenen wordt het actueel volume en oppervlak getoond. Na een Enter of rechter muisknop om het tekenen af te sluiten, is een nieuwe rij toegevoegd aan het dialoogvenster. Daar kan de naam worden gewijzigd.

De begrenzingen kunnen worden verwijderd via het dialoogvenster door één of meerdere begrenzingen aan te vinken. Via de x-knop worden de aangevinkte begrenzingen uit de tekening verwijderd.

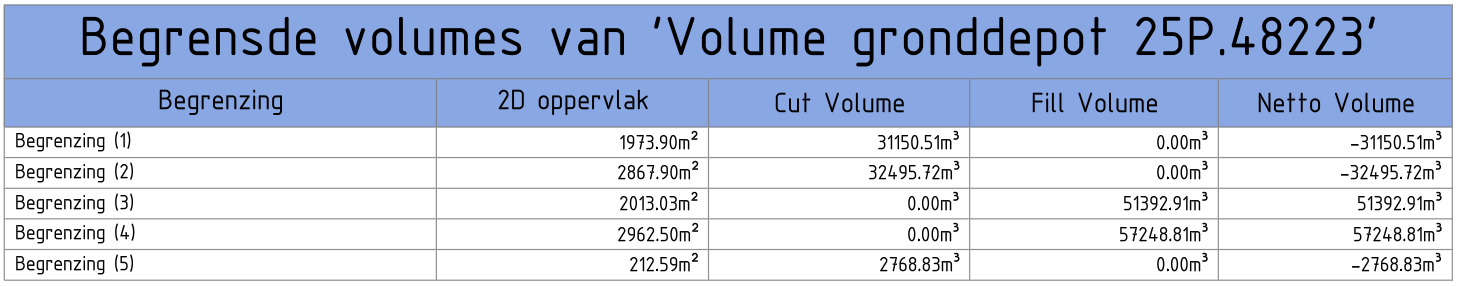

Om een overzicht te tonen in de tekening, kan een tabel worden geplaatst met de tabelknop.

De tabel wordt automatisch bijgewerkt als via het dialoogvenster wijzigingen worden gedaan.
