Punten



De module Punten kan gebruikt worden om punten aan te geven in de tekening die een bepaalde betekenis hebben, zoals uitzetpunten. Hiervoor is minimaal één puntengroep nodig.



Puntengroep maken

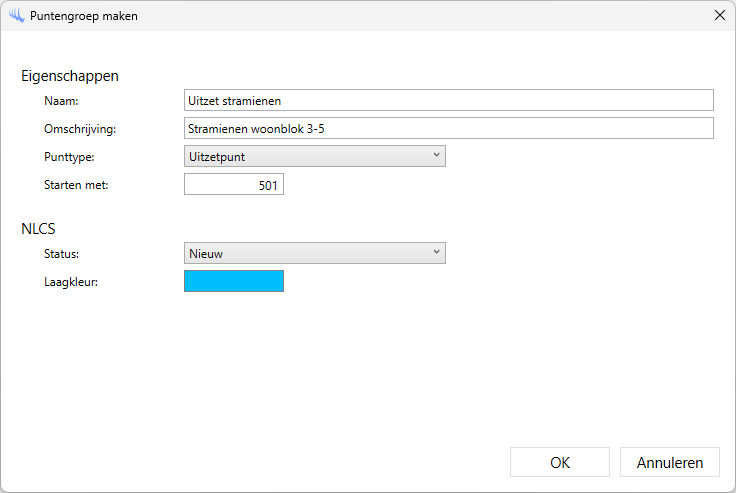

Met de grote keuzeknop kan een nieuwe Puntengroep worden gemaakt. Een dialoogvenster verschijnt.

Het is mogelijk om een punttype te selecteren als het gebruikte symbool meerdere Visibility States bevat. De keuze voor een symbool voor Punten kan worden ingesteld in de Instellingen. Verder kan een startnummer worden ingesteld, de NLCS status en de gewenste kleur. De naam, NLCS status en kleur worden gebruikt om de laag aan te maken waarop de Punten geplaatst worden.



Puntengroep bewerken

Via de grote keuzeknop op de Palette kan de actieve Puntengroep worden bewerkt. Hetzelfde venster verschijnt waarmee een Puntengroep kan worden gemaakt. Het is mogelijk om de ingestelde waarden aan te passen.



Puntengroep verwijderen

Via de grote keuzeknop op de Palette kan de actieve Puntengroep worden verwijderd. Alle Punten in de groep zullen worden verwijderd.



Punten toevoegen

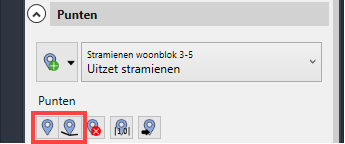

Met de aangegeven knoppen kunnen Punten worden toegevoegd aan de actieve Puntengroep.

Een dialoogvenster verschijnt waarmee of losse punten of punten op objecten geselecteerd kunnen worden.



Punten bijwerken

Via de grote keuzeknop kunnen de Punten van de actieve Puntengroep worden bijgewerkt. In de meeste gevallen worden Punten automatisch bijgewerkt bij wijzigingen. Als dat niet het geval is, kan deze functie worden uitgevoerd.



Punten verwijderen

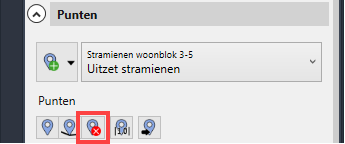

Met de aangegeven knop kunnen Punten handmatig worden verwijderd.

De Puntengroep en eventuele tabellen worden automatisch bijgewerkt.



Punten bewerken

Via de grote keuzeknop op de Palette kunnen Punten in de actieve groep worden bewerkt. Een dialoogvenster verschijnt waarmee Punten aangepast kunnen worden.



Inzoomen

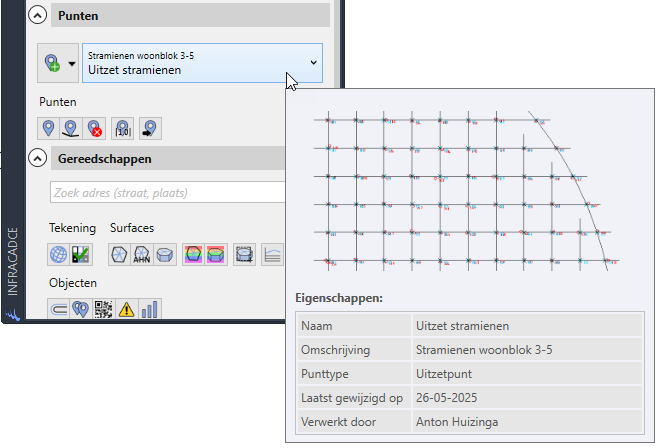

Via de grote keuzeknop op de Palette kan worden ingezoomd op alle Punten van de actieve groep. Hetzelfde kan bereikt worden door dubbel te klikken op het selectievenster waar de actieve groep is gekozen. Na het inzoomen via de dubbelklik-actie wordt een schermafdruk opgeslagen die in de Tooltip wordt getoond.



Puntentabel plaatsen

Via de grote keuzeknop op de Palette kan een tabel worden geplaatst in de tekening van de Punten in de actieve groep.

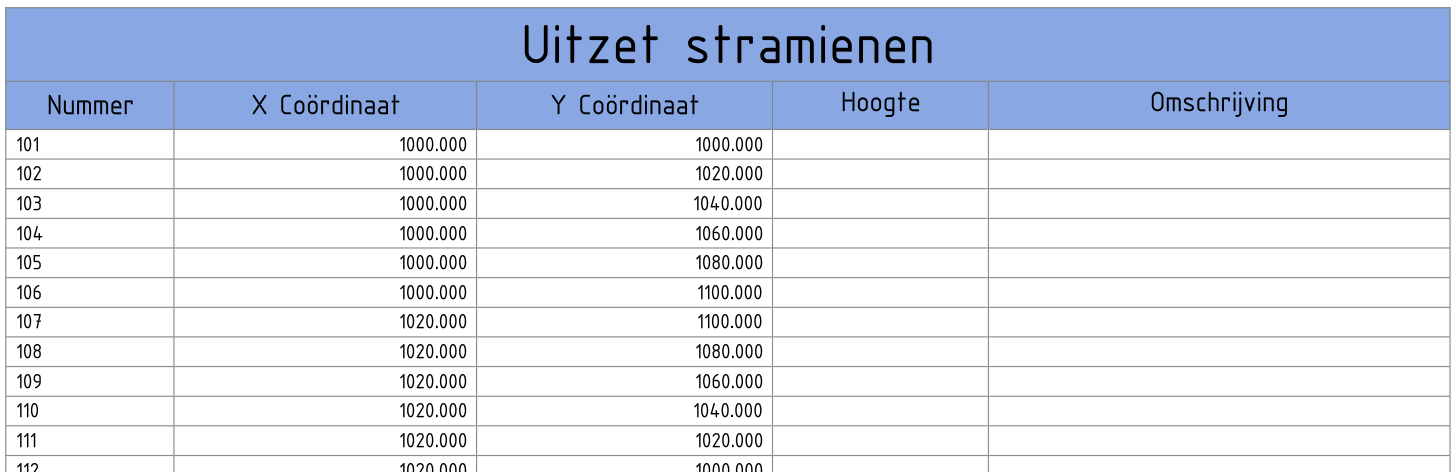

De tabel kan in zowel ModelSpace als PaperSpace worden geplaatst. Wijzigingen in de Puntengroep worden automatisch doorgevoerd in de tabel.



Afwijkingen

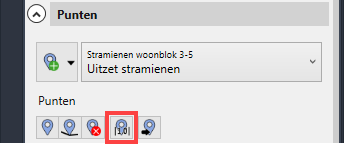

Met de aangegeven knop kunnen afwijkingen worden bepaald ten opzichte van de actieve Puntengroep.

Een dialoogvenster verschijnt waarmee de afwijkingen bepaald kunnen worden.



Punten importeren

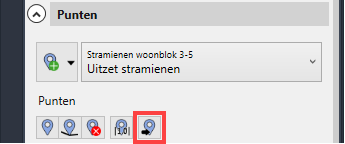

Met de aangegeven knop kunnen nieuwe punten worden geïmporteerd in de tekening.

Een dialoogvenster verschijnt waarin diverse mogelijkheden zijn in te stellen voor het importeren.



Naar Cogo Points exporteren

Als InfraCAD CE in Civil 3D is geladen, dan is via de grote keuzeknop de optie beschikbaar om de actieve groep te exporteren naar Cogo Points. De functie maakt een nieuwe Cogo Point Group aan met daarin Cogo Points.



Exporteren naar bestand

Via de grote keuzeknop is het mogelijk om één of meerdere Puntengroepen te exporteren. Een dialoogvenster verschijnt.
