Afwijkingen



Het is mogelijk om de Punten van de actieve Puntengroep te vergelijken met tekeningobjecten of met punten in een andere Puntengroep. Hiermee is het mogelijk om eenvoudig paalafwijkingen te bepalen, bijvoorbeeld.

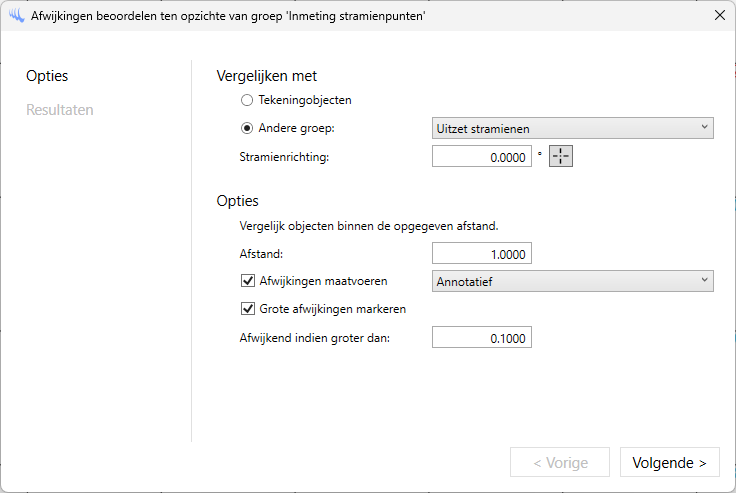

Als gekozen wordt voor tekeningobjecten, dan wordt tijdens het proces gevraagd om objecten te selecteren. Dit kunnen bijvoorbeeld stramienlijnen zijn. De afwijkingen worden dan haaks op de lijn bepaald.

Als gekozen wordt voor een andere Puntengroep, dan kan een stramienrichting worden opgegeven. De afwijkingen worden dan in die richting en haaks hierop berekend en gemaatvoerd.

Afwijkingen worden alleen bepaald naar objecten die liggen binnen de opgegeven afstand, en alleen aangemerkt als afwijkend als de afstand groter is dan de opgegeven afstand. Optioneel kunnen de afwijkingen gemarkeerd en gemaatvoerd worden.

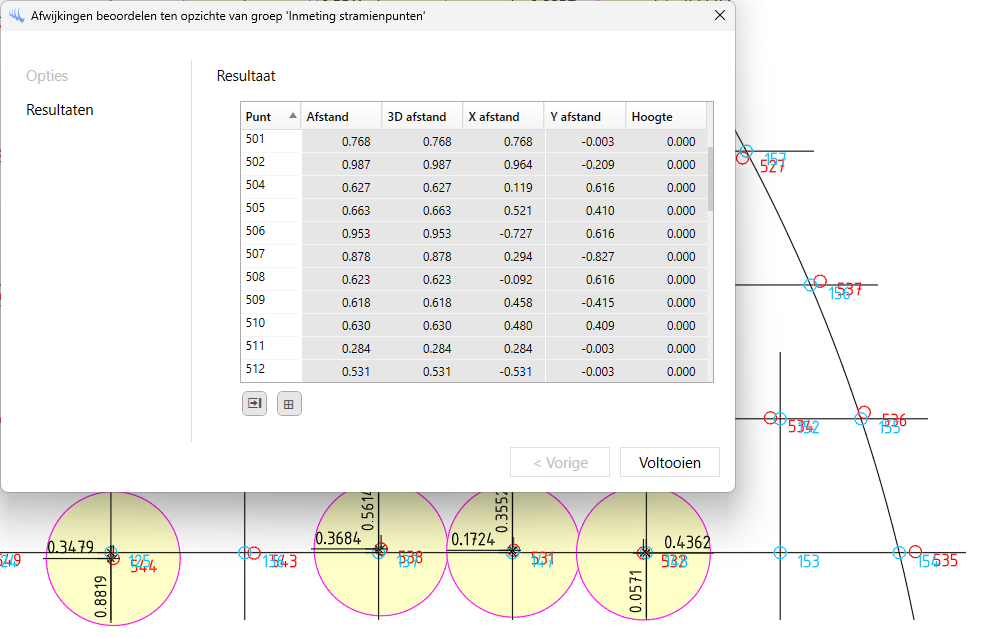

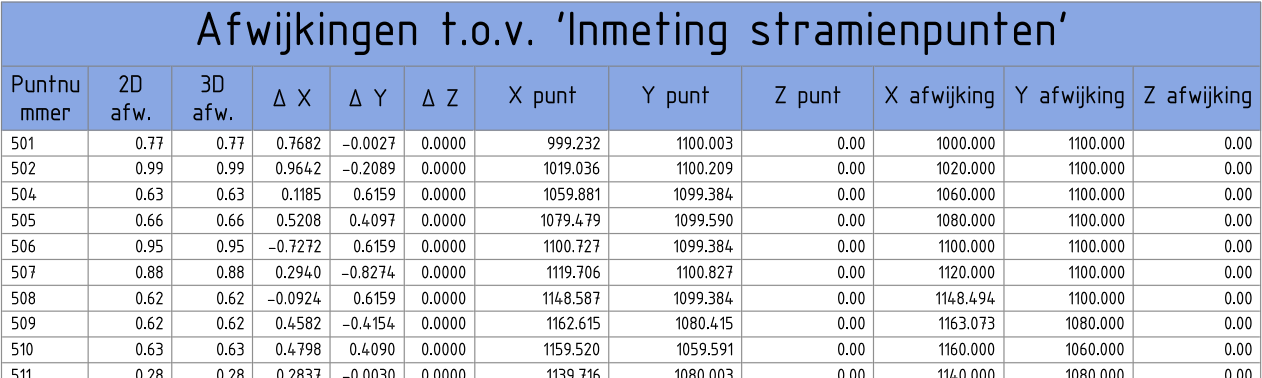

Op het tabblad 'Resultaten' wordt een lijst met afwijkingen getoond. In de tekening zijn de te grote afwijkingen voorzien van een markering en maatvoering. De lijst met afwijkingen kan worden opgeslagen als Excel-bestand of als tabel in de tekening worden geplaatst.
