Kantopsluiting tekenen

InfraCAD biedt krachtige functionaliteit voor het tekenen en calculeren van kantopsluiting. Ter ondersteuning van de tekenfunctie is de Extra-bibliotheek van ARKANCE aangevuld met een uitgebreide collectie symbolen van trottoirbanden, RWS banden, geleidebanden en opsluitbanden. Van elk type band zijn de meest toegepaste afmetingen beschikbaar, gebaseerd op het assortiment van Struyk Verwo Infra. Van elke afmeting zijn de benodigde rechte banden, bochtbanden en bijbehorende elementen aanwezig.

LET OP: Om over deze symbolen te kunnen beschikken moet de NLCS-bibliotheek 4.2 (build 4.2.2) of later geïnstalleerd en geladen zijn.

De werkwijze voor het tekenen en calculeren van de kantopsluiting is als volgt:

1.De voorkant band moet als getekende lijn aanwezig zijn.

2.Zorg ervoor dat de begrenzingen zijn vastgelegd, door het plaatsen van elementen zoals hoekstukken, eindbanden, inritten en straatkolken.

3.Met de tekenfunctie 'Kantopsluiting tekenen' kan langs een geselecteerde lijn (zie 1.) tussen de begrenzingen (zie 2.) de kantopsluiting worden getekend.

4.Is de tekening eenmaal gevuld, dan kan met de NLCS-object Viewer eenvoudig worden bekeken welke elementen (hoekstukken, verloopbanden etc.) en banden (rechte banden en bochtbanden, volledige banden en zaagstukken) zijn toegepast en waar ze zijn toegepast. Ook kan met de NLCS-object Viewer alle hoeveelheden eenvoudig worden geëxporteerd naar een Excel bestand.

Wilt u toch zelf nog controleren welke rechte stukken en bochten een getekende Polyline heeft? Met de functie ICDAnalysePolyline kan een analyse van de Polyline worden getoond.

TER INFO: De beschikbaarheid van bochtbanden is erg afhankelijk van de populariteit van de afmeting: wordt een afmeting veel toegepast, dan zijn er ook voor veel boogstralen bochtbanden beschikbaar. Zo zijn bijvoorbeeld voor trottoirband 180/200x250mm 64 bochtbanden aanwezig, terwijl dat voor geleideband 70/200x200mm slechts 13 zijn.

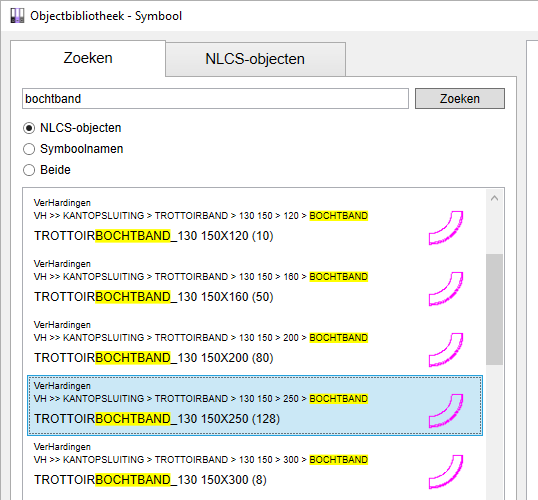

U kunt snel controleren hoeveel bochtbanden een afmeting heeft door in de objectbibliotheek te zoeken naar "bochtband":

Bij trottoirband 130/150x250mm zijn 64 volledige bochtbanden + 64 zaagstukken = 128 symbolen beschikbaar.

De beschikbaarheid van elementen zoals hoekstukken, eindbanden, inritverloopbanden etc. is ook erg afhankelijk van de populariteit van de toegepaste afmeting.
