Elementen plaatsen

Voordat de rechte banden en bochtbanden getekend kunnen worden moeten eerst de begrenzingen in de tekening worden vastgelegd: waar begint en waar eindigt de band?

Bibliotheek met elementen

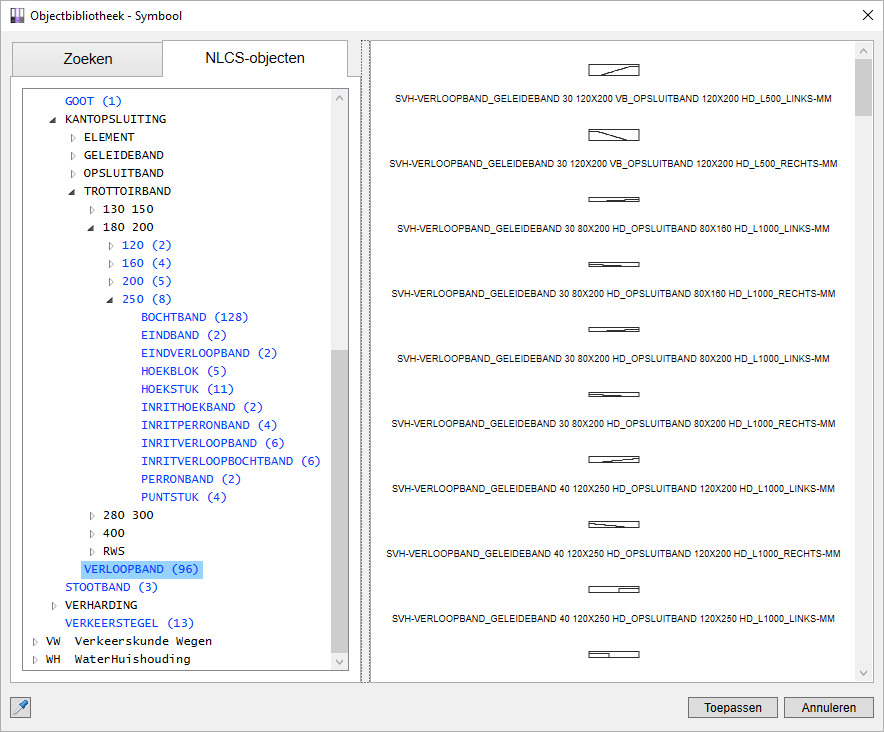

Voor dit doel is de Extra-bibliotheek per type (en afmeting) band aangevuld met een volledige collectie elementen, zoals hoekstukken, puntstukken, eindbanden, inritverloopbanden etc. In het onderstaande voorbeeld worden (in blauw) de elementen voor de trottoirband 180/200x250mm getoond. Ten behoeve van de overgang tussen de verschillende types banden (bijvoorbeeld van geleideband naar trottoirband) is een volledige collectie van 48 x 2 (links en rechts) = 96 verloopbanden beschikbaar:

LET OP: Om deze symbolen te kunnen gebruiken moet de NLCS-bibliotheek 4.2 (build 4.2.2) of later geïnstalleerd en geladen zijn.

Deze elementen kunnen vanuit de Objectbibliotheek van InfraCAD in de tekening worden geplaatst. Gebruik eventueel de functie 'Symbool roteren' om het symbool na het plaatsen snel te kunnen roteren.

Meer elementen

Naast de getoonde elementen kunnen bijvoorbeeld ook de straatkolken vooraf worden getekend, zodat ook deze als begrenzing te gebruiken zijn.
