Symbool roteren

Met behulp van de knop ‘Symbool roteren’ kan op een snelle wijze een bestaand symbool worden geroteerd. Na selectie van het symbool wordt het invoegpunt ervan automatisch het rotatiepunt, waarna direct het tweede punt kan worden aangegeven. De mogelijkheden binnen deze functie zijn het best uit te leggen door middel van een voorbeeld:

1. U wilt de kolk uitlijnen evenwijdig aan de paarse riolering.

2. Start de functie en selecteer de kolk, vooraf selecteren is ook mogelijk. U kunt nu het tweede punt kiezen om de rotatie vast te leggen.

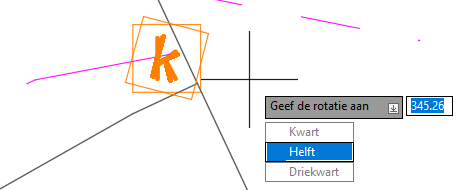

3. Kies bij "Geef de rotatie aan" voor "Helft": het symbool wordt nu vooraf al 180 graden gedraaid, waardoor het aangrijpingspunt om de richting te kunnen "snappen" nu eigenlijk aan aan de linkerzijde zit:

4. Selecteer het eindpunt van de lijn. Het symbool is nu naar wens geroteerd.

InfraCAD v8.2
